תכונות מוצרים
חדירות ראשונית גבוהה במיוחד וחדירה מקסימלית
היתרון המרכזי של Supermalloy טמון בשליטה בהרכב המדויק של מערכת הניקל-ברזל-המוליבדן שלו. על ידי שילוב של כ-79% ניקל ו-5% מוליבדן, הסגסוגת מביאה בו-זמנית לאפס את קבוע האניזוטרופיה המגנטית -(K₁) ומקדם המגנטוסטריציה (λ). בשילוב עם תהליך חישול מימן-בטמפרטורה גבוהה (טיפול באווירת מימן טהור ב-1300 מעלות), החדירות הראשונית שלו (μᵢ) יכולה להגיע ל-50,000-150,000, והחדירות המקסימלית שלו (μₘₐₓ) יכולה להגיע עד 600,000,0000-1,020 מגנטית. חומר עם החדירות הגבוהה ביותר הקיימת כיום, העולה בהרבה על פרמליות רגילות (μᵢ של כ-10,000-30,000). תכונה זו מאפשרת לו להשיג תגובת שטף גבוהה במיוחד גם תחת שדות מגנטיים חלשים מאוד.
כפייתיות נמוכה ביותר ואובדן היסטרזיס
הודות לטוהר הגבוה והמרקם הגבישי האופטימלי שלו, Supermalloy מפגין כושר כפייה נמוך במיוחד (Hc פחות מ- או שווה ל-1.2 A/m), וכתוצאה מכך אזור לולאת היסטרזיס מינימלי ואיבודי היסטרזיס נמוכים משמעותית בהשוואה לפרמאללויים רגילים. בשדות מגנטיים מתחלפים, הוא מפגין ביצועי אובדן ליבה מצוינים, מה שהופך אותו למתאים במיוחד ליישומים עם דרישות מחמירות לגבי נאמנות ויעילות האות, כגון שנאי פולסים, מגברים מגנטיים ושנאי זרם אות חלשים-. בהשוואה לפרמלוי רגילים, Supermalloy יכולה לפעול ביציבות בתנאים שבהם התדירות ומשך הדופק גבוהים פי שלושה.
התנגדות גבוהה יותר ובקרת אובדן זרם מערבולת
ההתנגדות של Supermalloy היא בקירוב 0.60 μΩ·m (60 μΩ·cm), גבוהה משמעותית מזו של פרמלוי רגילה (כ-45-55 μΩ·cm). התוספת של מוליבדן מגדילה ביעילות את ההתנגדות של הסגסוגת, מפחיתה את הפסדי זרם המערבולת ומאפשרת יעילות ליבה מעולה ביישומי- ו-תדרים בינוניים. מאפיין זה הופך אותו למתאים לתרחישים עם דרישות קפדניות לגבי יעילות ועליית טמפרטורה, כגון שנאים-תדרים גבוהים, מערכות מכ"ם וספקי כוח תעופה (400 הרץ).
תכונות עיבוד ועיצוב טובות
Supermalloy מציגה יכולת עבודה מצוינת בחום ובקור, המאפשרת לגלגל אותו לרצועות דקות במיוחד (בעוביים מתחת ל-0.05 מ"מ), כמו גם לרצועות, סורגים וחוטים בצורות שונות. המשיכות שלו עולה על זו של רוב החומרים המגנטיים הרכים של פריט פריך, מה שהופך אותו למתאים לייצור ליבות למינציה מורכבות, מגנים מגנטיים וחלקים מוטבעים מדויקים. חישול סופי מייעל את התכונות המגנטיות על ידי ביטול מתחי העיבוד, החזרת החדירות והפחתת הכפייה. ניתן להשתמש בעיבוד שבבי קונבנציונלי (חריטה, כרסום, קידוח, שחיקה), אך בגימור סופי מומלץ להשתמש בשחזה או בעיבוד שבבי פריקה חשמלית (EDM).
מפרט טכני
הרכב כימי
|
אֵלֵמֶנט |
דרישות סטנדרטיות |
הערות |
|
ני |
79.0 - 81.0% |
אלמנטים ליבה הקובעים חדירות מגנטית גבוהה ואנזיטרופיה גבישית מגנטית נמוכה |
|
מו |
4.8 - 5.2% |
הגדל את ההתנגדות, דיכא את טרנספורמציית הסדר בטווח הארוך- של Ni₃Fe ופשט את הטיפול בחום |
|
Fe |
כמות שנותרה (14-16%) |
רכיבי מטריקס המספקים צפיפות שטף ויעילות-עלות |
|
Mn |
פחות או שווה ל-0.50% |
שליטה קפדנית כדי להבטיח תכונות מגנטיות וטוהר |
|
סִי |
פחות או שווה ל-0.35% |
מסיר חמצון, מבוקר קפדני |
|
C |
פחות או שווה ל-0.02% |
בקרה קפדנית כדי למנוע משקעים של קרבידים לפגוע בתכונות המגנטיות |
מאפיינים פיזיים
|
נֶכֶס |
ערך/טווח |
תנאי מבחן |
|
צְפִיפוּת |
≈ 8.70 גרם/ס"מ³ |
טמפרטורת החדר (20 מעלות) |
|
טמפרטורת קירי |
≈ 400 מעלות |
- |
|
צפיפות שטף מגנטי של רוויה (Bs) |
≈ 0.78 T |
טמפרטורת החדר |
|
כוח כפייה (Hc) |
פחות או שווה ל-1.2 A/m |
מצב חישול |
|
חדירות ראשונית (μᵢ) |
50,000 – 150,000 |
מצב חישול |
|
חדירות מרבית (μₘₐₓ) |
600,000 – 1,200,000 |
מצב חישול |
|
הִתנַגְדוּת סְגוּלִית |
≈ 0.60 μΩ·m |
טמפרטורת החדר |
|
מודול אלסטי (מודול יאנג) |
≈ 200 GPa |
טמפרטורת החדר |
מאפיינים מכניים (מצב חישול, ערכים אופייניים)
|
נֶכֶס |
ערך טיפוסי |
מִפרָט |
|
חוזק מתיחה |
≈ 550 MPa |
ASTM A753 Alloy 4 |
|
חוזק תשואה (0.2% קיזוז) |
≈ 340 MPa |
ASTM A753 |
|
הַאֲרָכָה |
גדול או שווה ל-40% |
- |
|
קַשִׁיוּת |
≈ 80–95 HRB |
- |
מאפיינים מגנטיים (מצב חישול, ערכים אופייניים)
|
ביצועים |
מִספָּר |
תנאי בדיקה |
|
חדירות ראשונית (μᵢ) |
50,000 – 150,000 |
מצב חישול, שדה מגנטי חלש |
|
חדירות מרבית (μₘₐₓ) |
600,000 – 1,200,000 |
מצב חישול |
|
צפיפות שטף מגנטי של רוויה (Bs) |
≈ 0.78 T |
טמפרטורת החדר |
|
כוח כפייה (Hc) |
פחות או שווה ל-1.2 A/m |
מצב חישול |
ביצועי-טמפרטורות גבוהות
טמפרטורת הקורי של Supermalloy היא בערך 400 מעלות. בטווח הטמפרטורות מטמפרטורת החדר ועד 100 מעלות, החדירות שלו משתנה מעט עם הטמפרטורה, מה שהופך אותו למתאים למכשירים מדויקים ולסביבות זיהוי שדה מגנטי חלש. עם זאת, שים לב שבתנאי הפעלה מתמשכים מעל 100 מעלות, החדירות תציג הנחתה משמעותית, והיא אינה מתאימה ליישומים מגנטיים בטמפרטורה- גבוהה.
תכונות נוגדות חמצון:
Supermalloy מציג תכונות נוגדות חמצון טובות בסביבות אטמוספריות רגילות. כאשר נחשפים לסביבות לחות או קורוזיביות במשך זמן רב, מומלץ טיפול למניעת חלודה או הגנה על ציפוי פני השטח.
יציבות ארגונית:
על ידי אופטימיזציה של טיפול בחום (חישול מימן ב-1300 מעלות ואחריו קירור מבוקר מ-600-300 מעלות), ניתן לשלוט במדויק על מבנה הגרגירים של Supermalloy כדי להבטיח תכונות מגנטיות עקביות. תהליך הטיפול בחום משפיע ישירות על הביצועים המגנטיים הסופיים ויש לשלוט בו בקפדנות.
מדיה ישימה:
1. סביבה אטמוספרית קונבנציונלית
2. בינוני בידוד חשמלי
3. שמן מכשירים מדויקים
4. סביבת גז יבשה
הערה: Supermalloy היא סגסוגת מגנטית רכה ממתכת ואינה מתאימה לסביבות נוזלים קורוזיביים כגון חומצות חזקות ואלקליות חזקות. טיפול למניעת חלודה מומלץ בחשיפה לסביבות לחות לאורך זמן.
Supermalloy תוכנן במיוחד עבור יישומים הדורשים חדירות מגנטית גבוהה במיוחד, זיהוי אות חלש ורגישות גבוהה. מומלץ לשדות הבאים:
שדות יישום
-
מיגון מגנטי ברגישות גבוהה-: מיגון מגנטי עבור מכשירים מדויקים, מיקרוסקופים אלקטרוניים, חיישנים קוונטיים, מגנטים MRI וחדרי מדידת שדה מגנטי חלש. החדירות הראשונית הגבוהה ביותר שלו מאפשרת מיגון יעיל של הפרעות שדה מגנטי חיצוני גם בשדות מגנטיים חלשים מאוד (רמות גיאומגנטיות).
-
שנאי פולסים ואותות: שנאי פולסים, שנאי פס רחב, שנאי בידוד, שנאי אודיו-בנאמנות גבוהה ושנאי זרם. החדירות המגנטית הגבוהה ביותר שלו ואובדן היסטרזיס-נמוך במיוחד מאפשרים העברת אותות-בנאמנות גבוהה.
-
מגברים ומאפננים מגנטיים:-מגברים מגנטיים רגישים במיוחד, מאפננים מגנטיים, חיישני זרם DC (DCCT) וליבות חיישני Fluxgate. מאפייני הכפייה הנמוכים ומאפייני האובדן הנמוכים שלו מקלים על הגברה וזיהוי של אותות חלשים.
-
מתמרים ומכשירי מדידה מדויקים: מתמרי זרם ומתח מדויקים, גשרים סטנדרטיים ומדי הספק מדויקים. החדירות הראשונית הגבוהה ביותר שלו מבטיחה תגובה ליניארית בצפיפות שטף נמוכה.
-
מחקר מדעי ומכשירים מדויקים: מיגון מגנטי לגלאי חלקיקים, שעונים אטומיים, התקני הפרעה קוונטית מוליכים-על (SQUIDs), מעגלים מגנטיים ספקטרומטרים ומאזנים אלקטרומגנטיים.
-
הנדסת טלקומוניקציה ורדיו: משרני מסננים-גבוהים, שנאים תואמים בפס רחב, שנאי תקשורת עם ספקים ושנאים של קווי טלפון.
-
ציוד רפואי: מיגון מגנטי למדידות ביו-מגנטיות, מיגון מגנטוקרדיוגרפיה (MCG) ומיגון מגנטואנצפלוגרפיה (MEG).
משלוח והתאמה אישית
אנו מציעים פתרונות שרשרת אספקה גמישים ואמינים כדי להבטיח שתקבלו חומרי Supermalloy התואמים באופן מושלם את דרישות הפרויקט שלכם.
|
טוֹפֶס |

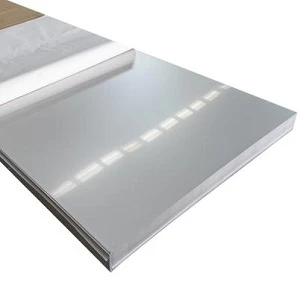

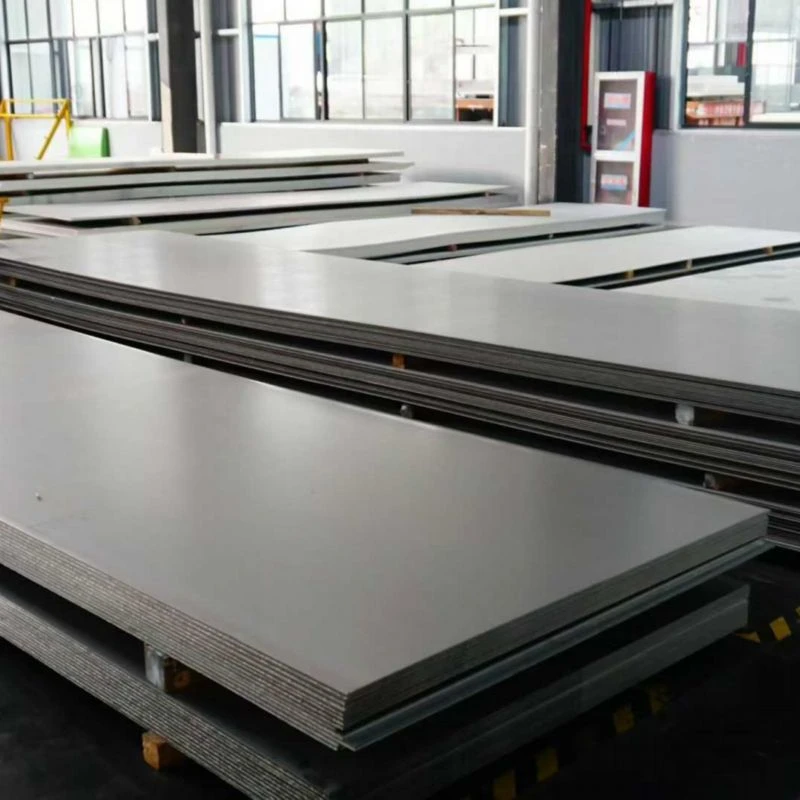

 גיליון/צלחת
|

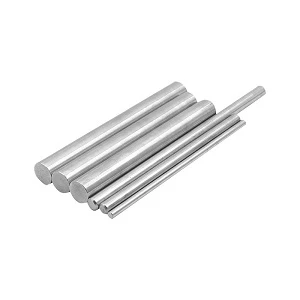

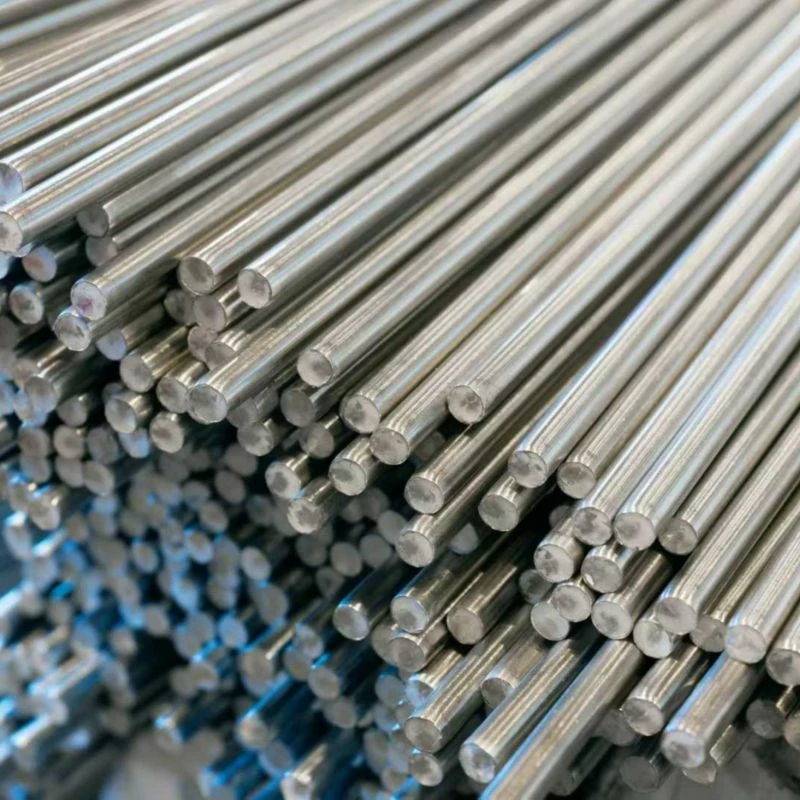

 בר/מוט
|

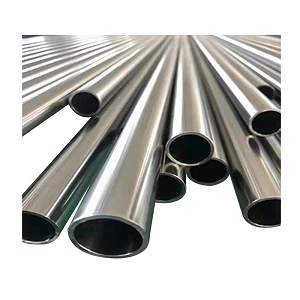

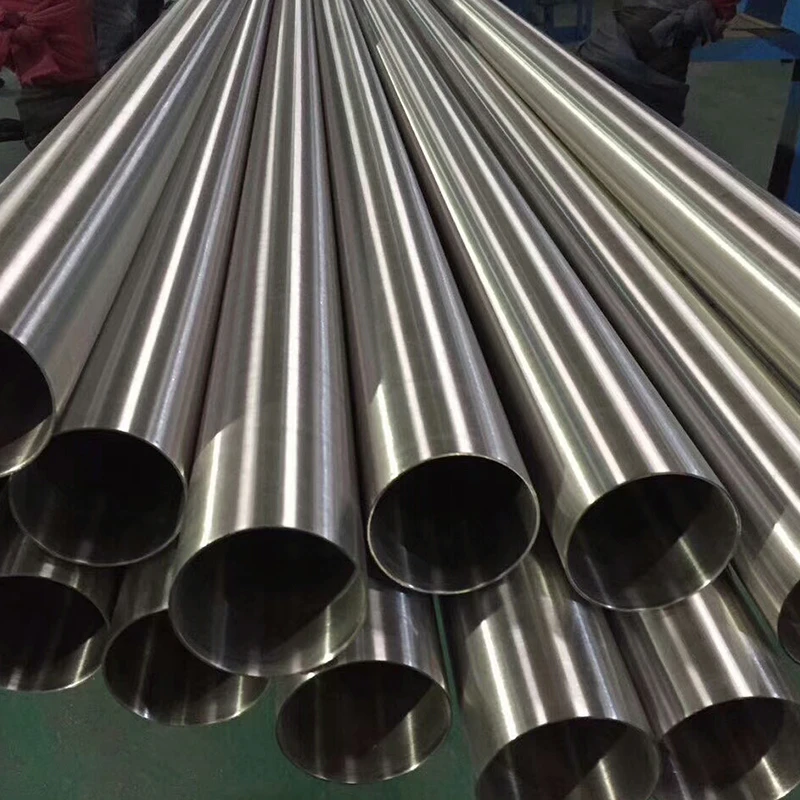

 צינור / צינור
|

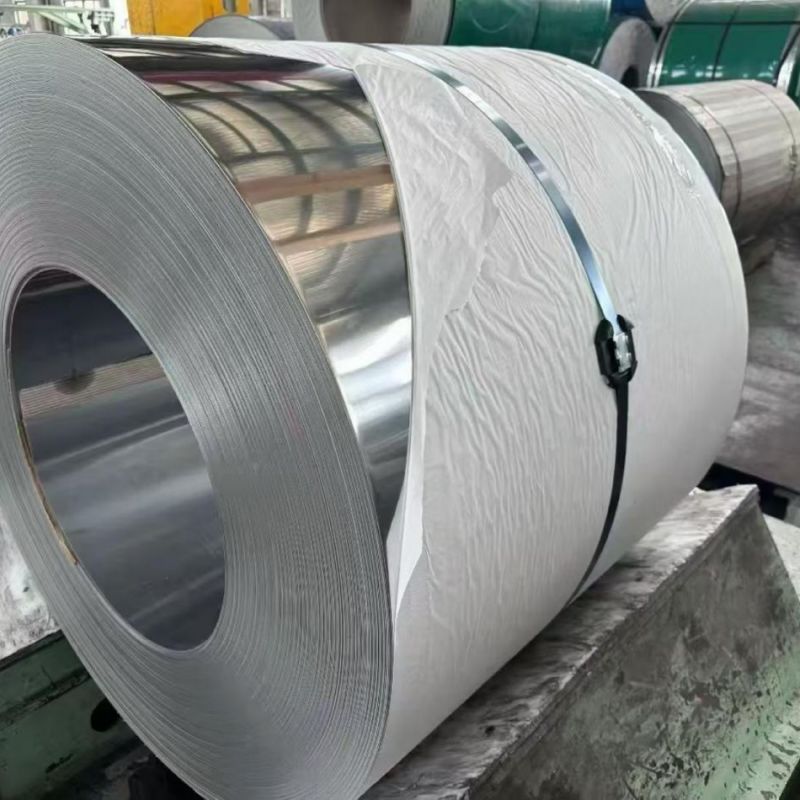

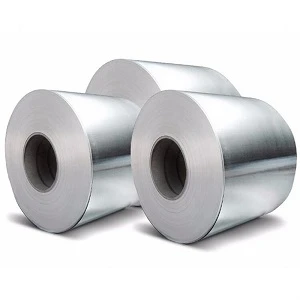

 Strip/Sheet Coil
|

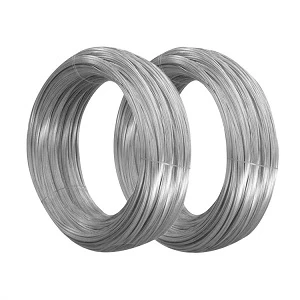

 חוט/מוט
|
|---|---|---|---|---|---|
|
טווח קונבנציונלי |
עובי: 0.5 - 100 מ"מ |
קוטר Φ6-500 מ"מ |
קוטר חיצוני Φ10-300 מ"מ |
עובי: 0.1 – 3.0 מ"מ |
קוטר Φ0.5-10 מ"מ |
|
יכולת התאמה אישית |
צלחות מיוחדות, עבות/דקות, רחבות במיוחד-; טיפול משטח מיוחד, חיתוך- קבוע באורך |
מוטות מזויפים גדולים-(עד Φ800 מ"מ), מוטות בצורת- מיוחדים ותנאי טיפול בחום שונים |
צינורות דופן-עבים-בקוטר גדול, הרכב סגסוגת מיוחד; עיבוד קצה צינור (שיפוע, אורך קבוע) |
תנאי קשיות שונים, טיפולי חום מיוחדים (טיפול ייצוב, בקרת גודל גרגרים), משטחים שטופים חומצה, ליטוש אלקטרוליטי, ציפויים או סרטי הגנה מיוחדים |
טיפול משטח מיוחד, ציור מדויק |
למה לבחור בנו? - טכנולוגיה הנדסית אמינה. משלוח אמין.
אנחנו לא רק ספק, אלא שותף חומרים מהימן עבורך בסין.

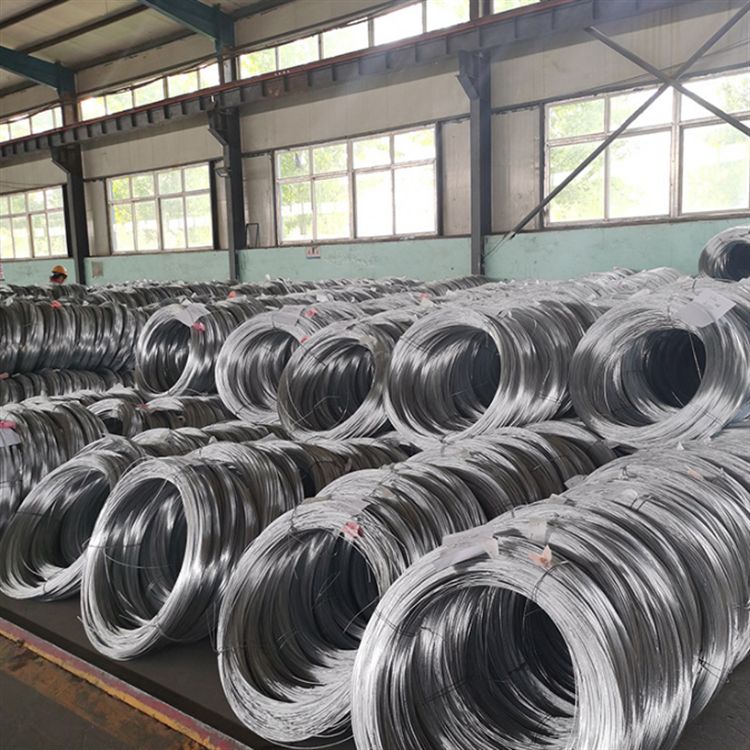

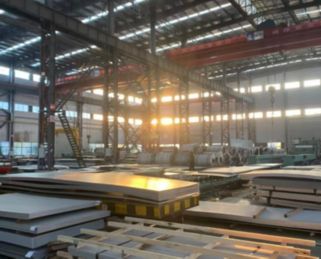

הפקה משולבת אנכית
בעל מתקן של 20,000㎡ עם 10+ קווים אוטומטיים (8,000+ טון לשנה). -מרכז הכלים והמתקנים הביתיים מאפשרים התאמה אישית מהירה ובקרת עלויות יעילה - ללא סימון מתווכים.

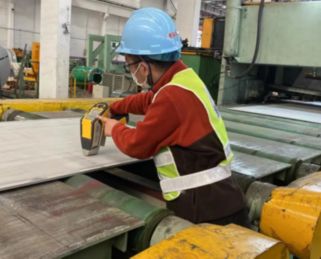

בקרת איכות קפדנית בכל שלב
מעקב מלא על פני נקודות ביקורת מרכזיות של QC לאורך הייצור. 100% תואם לתקני ASTM/ASME, EN ו-GB. דוחות בדיקת חומרים זמינים עם כל משלוח.

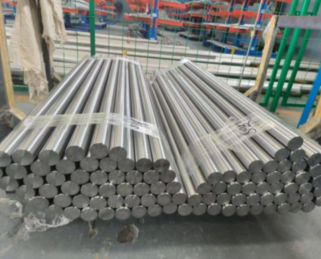

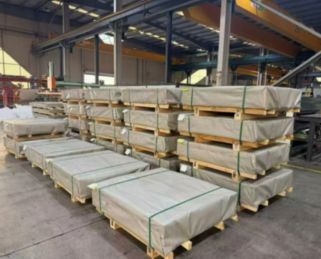

אריזת אספקה ויצוא אמינה
10+ שנות ייצוא לאירופה, צפון אמריקה, דרום מזרח אסיה והמזרח התיכון עם הגנה עמידה למים ו-הגנת חלודה, בשילוב עם אפשרויות משלוח גמישות מבטיח הגעה בטוחה ובזמן-.
אימות לדוגמה לפני ייצור המוני
אנו מספקים דוגמאות חינם לאימות איכות, ומאפשרים לך לבצע הזמנות בכמות גדולה רק לאחר אישור. אנו מבטיחים עקביות ממדגם לייצור המוני על ידי מדידת מימד מדויקת וייצור שקוף.
שאלות נפוצות
ש: מהם היתרונות העיקריים של Supermalloy?
ש: איזה סוג של טיפול חום דורש Supermalloy?
ש: מהי טמפרטורת הפעולה המקסימלית?
ש: מה ההבדל בין Supermalloy לבין Permalloy רגיל?
