תכונות מוצרים
חדירות ראשונית גבוהה במיוחד וחדירות מקסימלית (יתרון ליבה)
היתרון המרכזי של Permalloy טמון בחדירות הגבוהה ביותר שלו. הודות להרכב המדויק של כ-79% ניקל וכ-4% מוליבדן, יחד עם מרקם גבישי מבוקר קפדני, החדירות ההתחלתית שלו (μᵢ) יכולה להגיע ל-20,000-50,000, והחדירות המקסימלית (μmax) יכולה להגיע ל-200,000,00, שזה משמעותי יותר מ-200,000,000. פלדה (μmax ≈ 50,000) ופריטים (μmax ≈ 10,000-20,000). תחת שדות מגנטיים חלשים מאוד (כגון רמת השדה המגנטי של כדור הארץ), Permalloy מספקת תגובת שטף גבוהה במיוחד, מה שהופך אותו לחומר אידיאלי עבור יישומים כגון מיגון מגנטי וזיהוי אותות חלש. בהשוואה לדרגות חדירות גבוהה אחרות (למשל, 1J85), 1J79 מציע טווח ליניארי רחב יותר ומאפייני טמפרטורה יציבים יותר.
כפייתיות נמוכה ביותר ואובדן היסטרזיס
הודות לטוהר הגבוה והמרקם הגבישי האופטימלי שלו, לפרמאללוי יש כושר כפייה נמוך במיוחד (Hc פחות מ- או שווה ל-10 A/m), אזור לולאת היסטרזיס קטן מאוד ואיבודי היסטרזיס נמוכים משמעותית בהשוואה לפלדת סיליקון ופריטים רגילים. בשדות מגנטיים מתחלפים, ביצועי אובדן הליבה שלו מצוינים, מה שהופך אותו מתאים ליישומים עם דרישות קפדניות לאמינות ויעילות האות כגון שנאי שמע (20Hz-20kHz), שנאי זרם מדויק ומגברים מגנטיים. לולאת ההיסטרזיס הצרה ביותר שלו מבטיחה שידור בנאמנות גבוהה של אותות חלשים עם עיוות מינימלי.
התנגדות גבוהה יותר לבקרת אובדן זרם מערבולת
ההתנגדות של פרמלוי היא בקירוב 0.55-0.60 μΩ·m, גבוהה משמעותית מזו של פלדת סיליקון רגילה (כ-0.25-0.30 μΩ·m). התוספת של מוליבדן מגבירה ביעילות את ההתנגדות של הסגסוגת, מפחיתה את הפסדי זרם המערבולת ומשפרת את יעילות הליבה שלה ביישומי תדר- בינוניים וגבוהים. מאפיין זה הופך אותו למתאים לתרחישים עם דרישות קפדניות לגבי יעילות ועליית טמפרטורה, כגון שנאים בתדר גבוה, מערכות מכ"ם וספקי כוח תעופה (400 הרץ). בהשוואה לסגסוגות ניקל-ברזל טהורות (למשל, 1J50), 1J79 מציג ביצועים מעולים בתדר גבוה בשל תוספת מוליבדן, המאפשר להגדיל את תדירות הפעולה שלו פי 2-3.
תכונות עיבוד ועיצוב טובות
Permalloy מפגין יכולת עבודה מצוינת בחום ובקור, המאפשרת לזייף, לגלגל אותו ולהטביע אותו בצורות שונות. המשיכות שלו עולה על זו של רוב מגנטי הפריט הרכים, מה שהופך אותו למתאים לייצור ליבות למינציה מורכבות, מגנים מגנטיים והטבעות מדויקות. ניתן לגלגל אותו לרצועות דקות במיוחד (עובי של עד 0.01-0.05 מ"מ), אידיאלי עבור יישומים בתדר גבוה. חישול מייעל את התכונות המגנטיות על ידי הפגת מתחי העיבוד, החזרת החדירות והפחתת הכפייה. פעולות עיבוד קונבנציונליות כגון חריטה, כרסום, קידוח וטחינה ישימות; מומלץ להשתמש בכלי חיתוך מתכת קשה.
ביצועי מיגון מגנטי מעולים
החדירות הגבוהה והכפייה הנמוכה של Permalloy מעניקים לו יתרונות ייחודיים ביישומי מיגון מגנטי. בזרם ישר ובשדות מגנטיים מתחלפים-נמוכים, Permalloy יכול לספוג ולהנחות קווי שטף מגנטי ביעילות, ולספק יעילות מיגון גבוהה במיוחד. ביצועי המיגון שלו עדיפים בהרבה מאלו של פלדת סיליקון ופריטים רגילים, מה שהופך אותו למתאים ליישומים עם דרישות קפדניות ביותר לסביבה המגנטית, כגון מכשירים מדויקים, מיקרוסקופים אלקטרוניים, חיישני קוונטים ומגנטי MRI.
מפרט טכני
הרכב כימי (ASTM A753 סגסוגת סוג 4 / GB/T 15018)
|
אֵלֵמֶנט |
דרישות סטנדרטיות |
הערות |
|
ני |
78.5 - 80.5% |
אלמנט הליבה העיקרי הוא תכולת הניקל של כ-79%, הקובעת כי קבוע האניזוטרופיה המגנטית מתקרב לאפס כדי להשיג חדירות גבוהה. |
|
מו |
3.8 - 4.2% |
להגדיל את ההתנגדות, לדכא את טרנספורמציה הפאזה המסודרת של Ni₃Fe, ולפשט את תהליך הטיפול בחום |
|
Fe |
כמות שנותרה (≈ 15-17%) |
רכיבי מטריקס המספקים צפיפות שטף ויעילות-עלות |
|
Mn |
פחות או שווה ל-0.60% |
שליטה קפדנית כדי להבטיח תכונות מגנטיות וטוהר |
|
סִי |
פחות או שווה ל-0.30% |
שליטה קפדנית כדי להבטיח עקביות בתכונות המגנטיות |
|
C |
פחות או שווה ל-0.02% |
בקרה קפדנית כדי למנוע משקעים של קרבידים לפגוע בתכונות המגנטיות |
|
P |
פחות או שווה ל-0.020% |
יסודות טומאה, מבוקר קפדני |
|
S |
פחות או שווה ל-0.020% |
יסודות טומאה, מבוקר קפדני |
מאפיינים פיזיים
|
נֶכֶס |
ערך/טווח |
תנאי מבחן |
|
צְפִיפוּת |
8.70 גרם/ס"מ³ |
טמפרטורת החדר (20 מעלות) |
|
טמפרטורת קירי |
≈ 450 מעלות |
- |
|
צפיפות שטף מגנטי של רוויה (Bs) |
0.75 - 1.0 T |
טמפרטורת החדר |
|
כוח כפייה (Hc) |
פחות או שווה ל-10 A/m (מצב חישול) |
טמפרטורת החדר, זרם ישר |
|
חדירות ראשונית (μᵢ) |
≈ 20,000-50,000 |
מצב חישול, שדה מגנטי חלש |
|
חדירות מרבית (μmax) |
≈ 200,000-500,000 |
מצב חישול |
|
הִתנַגְדוּת סְגוּלִית |
≈ 0.55 - 0.60 μΩ·m |
טמפרטורת החדר |
|
מקדם התפשטות תרמית (20-100 מעלות) |
≈ 10.5 × 10⁻⁶ /K |
- |
|
מודול אלסטי (מודול יאנג) |
≈ 200 GPa |
טמפרטורת החדר |
|
מַגנֶטִיוּת |
פרומגנטיות (מתחת לנקודת קירי) |
נקודת הקורי היא בערך 450 מעלות, והיא הופכת לפרמגנטיות לאחר חריגה מהטמפרטורה הזו. |
מאפיינים מכניים (מצב חישול, ערכים אופייניים)
|
נֶכֶס |
ערך טיפוסי |
מִפרָט |
|
חוזק מתיחה |
≈ 550 MPa |
ASTM A753 |
|
חוזק (0.2% קיזוז) |
≈ 340 MPa |
ASTM A753 |
|
התארכות (4D) |
גדול או שווה ל-35% |
ASTM A753 |
|
קַשִׁיוּת |
80-95 HRB |
- |
מאפיינים מגנטיים (מצב חישול, ערכים אופייניים)
|
ביצועים |
מִספָּר |
תנאי בדיקה |
|
צפיפות שטף מגנטי של רוויה (Bs) |
0.75 - 1.0 T |
טמפרטורת החדר |
|
כוח כפייה (Hc) |
פחות או שווה ל-10 A/m |
מצב חישול, זרם ישר |
|
חדירות ראשונית (μᵢ) |
≈ 20,000-50,000 |
מצב חישול, שדה מגנטי חלש |
|
חדירות מרבית (μmax) |
≈ 200,000-500,000 |
מצב חישול |
ביצועי-טמפרטורות גבוהות
טמפרטורת הקורי של פרמאללוי היא בערך 450 מעלות. בטווח הטמפרטורות מטמפרטורת החדר עד 100 מעלות, החדירות שלו משתנה מעט מאוד עם הטמפרטורה, מה שהופך אותו למתאים למכשירים מדויקים ולסביבות זיהוי שדה מגנטי חלש. עם זאת, בתנאי הפעלה מתמשכים מעל 100 מעלות, מתרחשת הנחתה משמעותית בחדירות, מה שהופך אותה ללא מתאימה ליישומים מגנטיים-גבוהים.
תכונות נוגדות חמצון:
Permalloy מציג תכונות נוגדות חמצון טובות בסביבות אטמוספריות רגילות. כאשר נחשפים לסביבות לחות או קורוזיביות לאורך תקופה ארוכה, מומלץ טיפול למניעת חלודה או הגנה על ציפוי פני השטח (כגון ציפוי ניקל או ציפוי זהב).
יציבות ארגונית:
By optimizing heat treatment (high-temperature hydrogen annealing + controlled cooling), the grain structure of Permalloy can be precisely controlled to ensure consistent magnetic properties. The heat treatment process directly affects the final magnetic performance and must be strictly controlled.
מערכת טיפול בחום
התכונות המגנטיות הסופיות של פרמלוי תלויות מאוד במשטר הטיפול בחום, עם מפרטים נפוצים כדלקמן:
חישול-בטמפרטורה גבוהה (לשיקום מאפיינים מגנטיים אופטימליים): מחממים ל-1100-1200 מעלות באווירת מימן או ואקום, החזיקו למשך 1-2 שעות (בהתאם לעובי החתך), ולאחר מכן מקררים בקצב מבוקר (כ-100-300 מעלות על ידי 0 מעלות יותר) לטמפרטורה של 60 מעלות לשעה.
הערה: טווח הטמפרטורות הקרוב ל-600 מעלות הוא קריטי למעבר-הסדר; יש לעבור דרכו בקצב של יותר מ-100 מעלות לשעה או שווה ל-100 מעלות/שעה כדי למנוע היווצרות של שלב מסודר Ni₃Fe, שיגרום לירידה בחדירות. גודל הגרגרים לאחר חישול קובע ישירות את החדירות והכפייה, ויש לשלוט בקפדנות.
חישול-במתח (לאחר הטבעה/עיבוד שבבי):
מחממים ל-750-850 מעלות, החזיקו למשך 1-2 שעות, צננו בקצב של 100-200 מעלות לשעה עד 500 מעלות, ואז קררו באוויר. משמש להעלמת מתחי עיבוד ולשחזור תכונות מגנטיות.
פֶּתֶק:
1. יש לבצע טיפול בחום לאחר עיבוד מכני סופי כדי למנוע מלחצי עיבוד מפגיעה בתכונות המגנטיות.
2. במהלך חישול מימן, נקודת הטל חייבת להיות מתחת ל-40 מעלות כדי למנוע חמצון פני השטח.
3. קצב הקירור חייב להיות מהיר מספיק (גדול או שווה ל-100 מעלות לשעה עד 600 מעלות) כדי להבטיח התרחשות מלאה של הטרנספורמציה המופרעת-.
השוואה בין מאפיינים מגנטיים ובחירת יישומים
|
ביצועים אינדיקטורים |
Permalloy (1J79) |
פלדת סיליקון נפוצה (M-19) |
פֵרִיט |
|
צפיפות שטף מגנטי רוויה Bs (T) |
0.75 - 1.0 |
≈ 2.0 |
≈ 0.3-0.5 |
|
טמפרטורת קירי (מעלה) |
≈ 450 |
≈ 750 |
≈ 200-300 |
|
הִתנַגְדוּת סְגוּלִית (μΩ·m) |
≈ 0.55-0.60 |
≈ 0.25-0.30 |
≈ 10⁶-10⁷ |
|
חדירות ראשונית μᵢ |
≈ 20,000-50,000 |
≈ 1,000 |
≈ 2,000-10,000 |
|
חדירות מרבית μמקס |
≈ 200,000-500,000 |
≈ 50,000 |
≈ 10,000-20,000 |
|
כוח כפייה Hc (A/m) |
פחות או שווה ל-10 |
פחות או שווה ל-200 |
פחות או שווה ל-50 |
|
יתרונות ליבה |
μ גבוה במיוחד, Hc נמוך, רגישות לתגובת אות חלשה |
עלות נמוכה, Bs גבוה |
התנגדות גבוהה, תדר גבוה ישים |
|
הצעות לבחירה |
משמש בעיקר לזיהוי אות חלש, שנאי זרם מדויק, מיגון מגנטי ברגישות גבוהה- ומגברים מגנטיים |
משמש בעיקר ליישומים קונבנציונליים כגון שנאי תדר חשמל, מנועים וציוד חשמלי |
משמש בעיקר עבור-תדירות גבוהה (>יישומי 100 קילו-הרץ) וסינון EMI |
מדיה ישימה
1. סביבה אטמוספרית: מציג עמידות טובה בפני קורוזיה בתנאים רגילים, דומה לנירוסטה אוסטניטית.
2. שמן מכשירים מדויקים, חומר בידוד: תאימות טובה.
3. חומר בידוד חשמלי: מתאים לשמן שנאים, צבע בידוד וכו'.
4. גזים יבשים, אטמוספירות אינרטיות: ישים לטיפול בחום ותהליכי הגנה.
פֶּתֶק:
Permalloy היא סגסוגת מגנטית רכה מתכתית ואינה מתאימה לסביבות נוזלים קורוזיביים כגון חומצות חזקות ואלקליות חזקות. כאשר נחשפים לסביבות לחות לאורך זמן, מומלץ טיפול למניעת חלודה (למשל, מריחת שמן מונע חלודה או ציפוי). הוא נוטה לקורוזיה בסביבות המכילות גופרית- או בתרסיס מלח, מה שמחייב טיפולי הגנה על פני השטח (למשל, ציפוי ניקל, ציפוי זהב).
Permalloy (1J79) תוכנן במיוחד עבור חדירות גבוהה, זיהוי אות חלש, ורגישות גבוהה ליישומים מגנטיים, מומלץ לשימוש באזורים הבאים:
שדות יישום
-
מיגון מגנטי ברגישות גבוהה
מיגון מגנטי למכשירים מדויקים, מיקרוסקופים אלקטרונים, חיישנים קוונטיים, מגנטים MRI וחדרי מדידת שדה מגנטי חלש. החדירות הראשונית הגבוהה ביותר שלו מאפשרת מיגון יעיל של הפרעות שדה מגנטי חיצוני גם בשדות מגנטיים חלשים מאוד (רמות גיאומגנטיות). -
שנאי דופק ואותות
שנאי פולסים, שנאי פס רחב, שנאי בידוד, שנאי אודיו-בנאמנות גבוהה ושנאי זרם. החדירות הגבוהה במיוחד ואובדן ההיסטרזיס הנמוך ביותר שלו-מאפשרים העברת אותות-בנאמנות גבוהה, עם תדרי פעולה של עד 20Hz-20kHz, וחלקם עד 100kHz. -
מגברים ומאפננים מגנטיים
מגברים מגנטיים רגישים במיוחד, מאפננים מגנטיים, חיישני זרם DC (DCCT) וליבות חיישני Fluxgate. מאפייני הכפייה הנמוכים ומאפייני האובדן הנמוכים שלו מקלים על הגברה וזיהוי של אותות חלשים. -
חיישני דיוק ומכשירי מדידה
שנאי זרם/מתח מדויקים, גשרים סטנדרטיים, מדי כוח מדויקים ומגנטומטרי Fluxgate. החדירות הראשונית הגבוהה ביותר שלו מבטיחה תגובה ליניארית בצפיפות שטף מגנטי נמוכה. -
מחקר מדעי ומכשירים מדויקים
מיגון מגנטי לגלאי חלקיקים, שעונים אטומיים, התקני הפרעה קוונטית מוליכים-על (SQUIDs), מעגלים מגנטיים ספקטרומטרים ומאזנים אלקטרומגנטיים. -
הנדסת טלקומוניקציה ו-RF
משרני מסננים-גבוהים, שנאים תואמים בפס רחב, שנאי תקשורת עם ספקים ושנאים של קווי טלפון. תדרי הפעלה יכולים לכסות את הטווח שבין אודיו לכמה מגה-הרץ. -
ציוד רפואי
מיגון מגנטי למדידות ביו-מגנטיות, מיגון מגנטוקרדיוגרפיה (MCG) ומיגון מגנטואנצפלוגרפיה (MEG).
משלוח והתאמה אישית
אנו מציעים פתרונות שרשרת אספקה גמישים ואמינים כדי להבטיח שתקבל חומרים Permalloy(1J79) התואמים באופן מושלם את דרישות הפרויקט שלך.
|
טוֹפֶס |

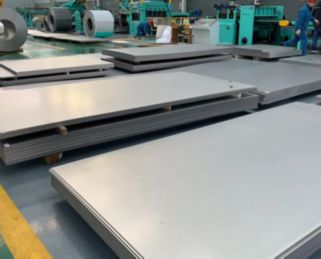

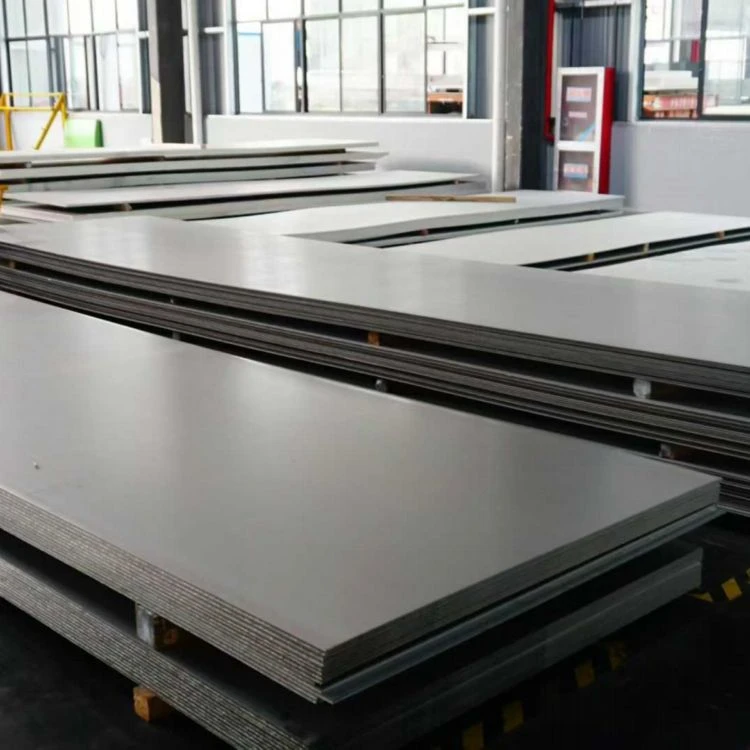

 גיליון/צלחת
|

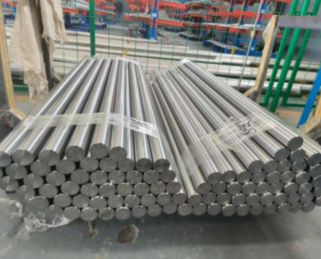

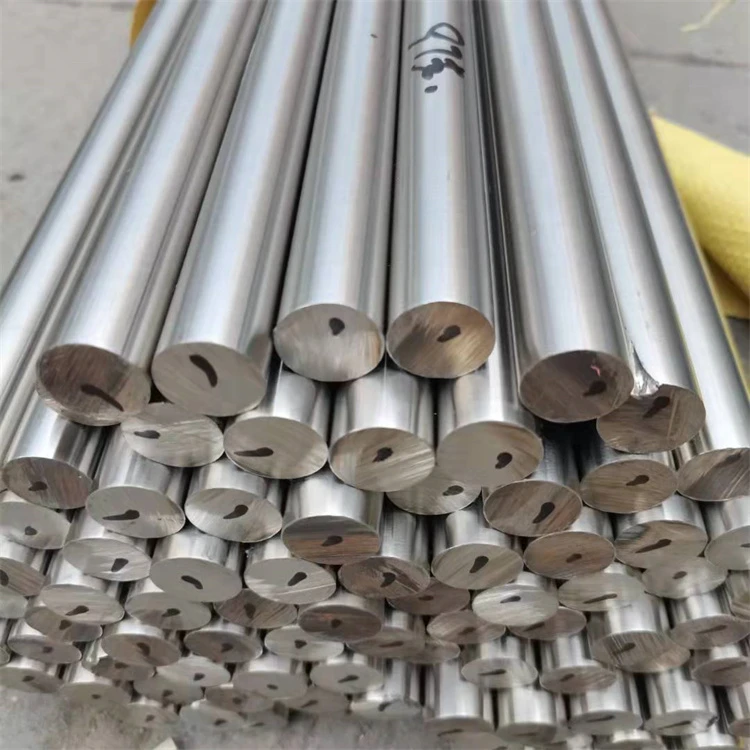

 בר/מוט
|

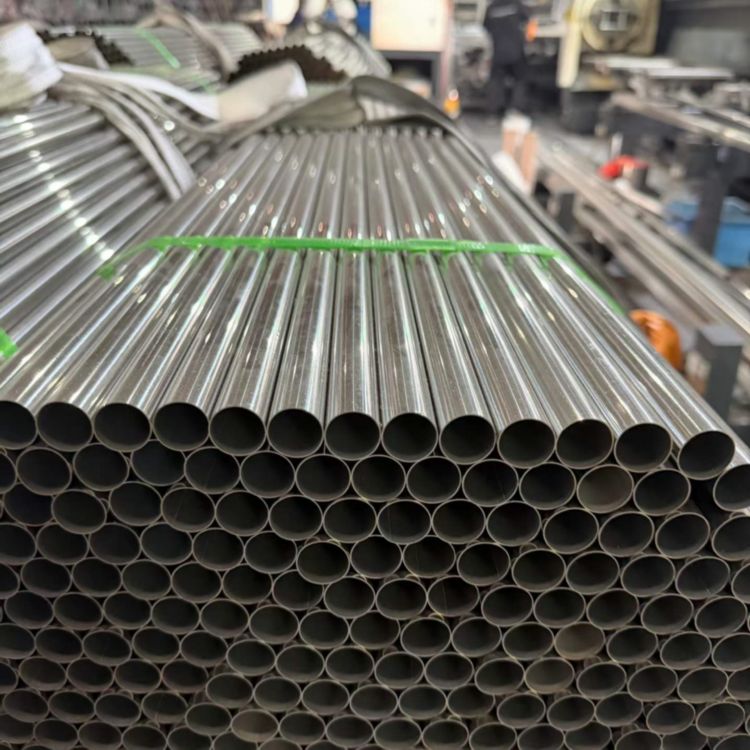

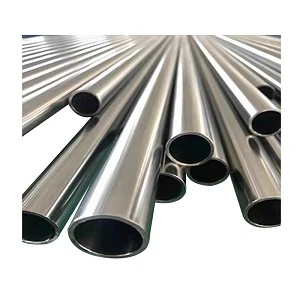

 צינור / צינור
|

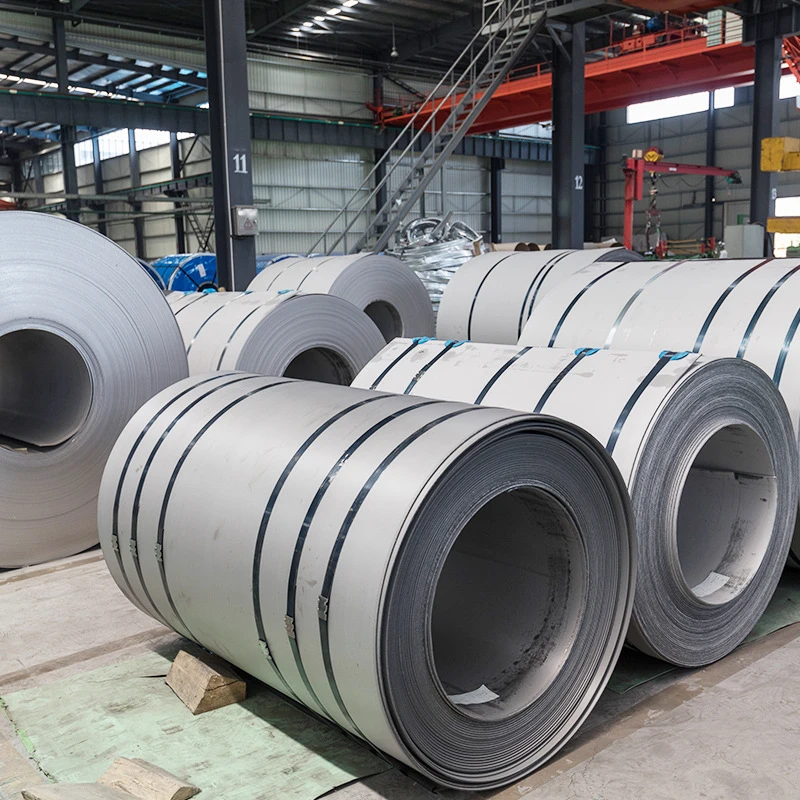

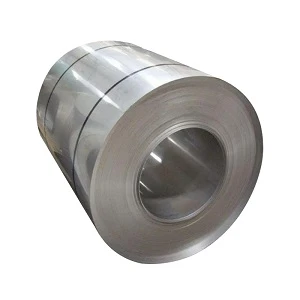

 Strip/Sheet Coil
|

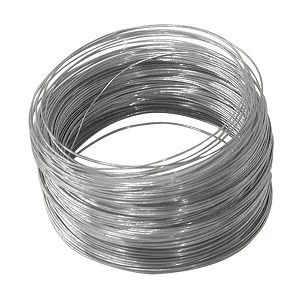

 חוט/מוט
|
|---|---|---|---|---|---|
|
טווח קונבנציונלי |
עובי: 0.5 - 100 מ"מ |
קוטר Φ6-500 מ"מ |
קוטר חיצוני Φ10-300 מ"מ |
עובי: 0.01 – 3.0 מ"מ |
קוטר Φ0.05-10 מ"מ |
|
יכולת התאמה אישית |
צלחות מגולגלות בחום-או קר-, צלחות דקות במיוחד (החל מ-0.1 מ"מ), חלקים מוטבעים, חיתוך באורך-למידות מוגדרות, טיפולי שטח מיוחדים (כבישה, ליטוש) |
סורגים מחושלים, סורגים מגולגלים- חמים, סורגים מלוטשים, סורגים מעוצבים ותנאי טיפול בחום שונים (חישול, ייצוב) |
צינורות ללא תפרים, צינורות מרותכים, חיתוך קבוע באורך- |
חומרי רצועות דיוק (עובי מינימלי 0.01 מ"מ), מאגר סליל הטבעה, הרחקה למינציה, רוחבים לא-סטנדרטיים, סרטי הגנה מיוחדים |
שרטוט מדויק, ריתוך חוט מילוי, טיפול משטח מיוחד |
למה לבחור בנו? - טכנולוגיה הנדסית אמינה. משלוח אמין.
אנחנו לא רק ספק, אלא שותף חומרים מהימן עבורך בסין.
הפקה משולבת אנכית
בעל מתקן של 20,000㎡ עם 10+ קווים אוטומטיים (8,000+ טון לשנה). -מרכז הכלים והמתקנים הביתיים מאפשרים התאמה אישית מהירה ובקרת עלויות יעילה - ללא סימון מתווכים.
בקרת איכות קפדנית בכל שלב
מעקב מלא על פני נקודות ביקורת מרכזיות של QC לאורך הייצור. 100% תואם לתקני ASTM/ASME, EN ו-GB. דוחות בדיקת חומרים זמינים עם כל משלוח.

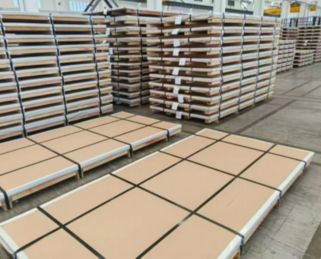

אריזת אספקה ויצוא אמינה
10+ שנות ייצוא לאירופה, צפון אמריקה, דרום מזרח אסיה והמזרח התיכון עם הגנה עמידה למים ו-הגנת חלודה, בשילוב עם אפשרויות משלוח גמישות מבטיח הגעה בטוחה ובזמן-.
אימות לדוגמא לפני ייצור המוני
אנו מספקים דוגמאות חינם לאימות איכות, ומאפשרים לך לבצע הזמנות בכמות גדולה רק לאחר אישור. אנו מבטיחים עקביות ממדגם לייצור המוני על ידי מדידת מימד מדויקת וייצור שקוף.
