תכונות מוצרים
חוזק מעולה-בטמפרטורה והתנגדות לזחילה
FSX-414 משיג חוזק מתיחה יוצא דופן, חוזק תפוקה ועמידות לזחילה בטווח הטמפרטורות של 700-980 מעלות באמצעות חיזוק תמיסה מוצקה (טונגסטן) במטריצת הקובלט וחיזוק פיזור על ידי קרבידים. ב-870 מעלות, חוזק המתיחה שלו נשאר מעל כ-400 MPa, וחוזק הזחילה שלו עדיף על סגסוגות רבות על בסיס-ברזל ועל בסיס-ניקל בטמפרטורה גבוהה{10}. הוא מתאים ללהבי טורבינה ולשבבי מנחה הנתונים ללחץ ארוך טווח בטמפרטורה גבוהה.
עמידות גבוהה בפני חמצון וקורוזיה תרמית
תכולת הכרום הגבוהה (כ-29%) מקדמת היווצרות של סרט תחמוצת Cr₂O₃ צפוף ויציב על פני הסגסוגת, ומונעת ביעילות חמצון מטריצה באטמוספרות מחמצנות עד 1000 מעלות. בנוסף, מטריצת הקובלט מציגה עמידות טובה בפני מדיה קורוזיה תרמית כגון גופרית ונדיום, מה שהופך אותה למתאים במיוחד לסביבות טורבינות גז המשתמשות בדלקים המכילים גופרית-. קצב העלייה במשקל החמצון שלו נמוך משמעותית מזה של פלדות אל חלד רגילות וסגסוגות על בסיס ניקל-.
עייפות תרמית טובה ויציבות מיקרו-מבנית
במהלך שירות-לטווח ארוך בטמפרטורה גבוהה-, מבנה הקרביד של FSX-414 נשאר יציב, עם משקעים מינימליים של שלבים מזיקים (כגון שלב σ). יש לו יציבות מיקרו-מבנית מעולה ועמידות בפני עייפות תרמית. אפילו בתנאים של תנודות טמפרטורה תכופות, המאפיינים המכניים והעמידים בפני קורוזיה- נשארים יציבים, מה שהופך אותו למתאים לרכיבי טורבינת גז הכפופים להפעלה והשבתה תכופים.
מאפייני יציקה ועיבוד שבבי
FSX-414 נוצר בדרך כלל באמצעות תהליכי יציקה מדויקת, מה שהופך אותו למתאים לייצור להבים חלולים בצורת מורכבות ושבטים מובילים. לסגסוגת יכולת ריתוך גרועה ותיקון ריתוך בדרך כלל אינו מומלץ; אם נדרש חיבור, יש להפעיל תהליכים מיוחדים ובקרת טיפול בחום קפדנית. מבחינת עיבוד שבבי, ניתן לבצע חיתוך מוגבל במצב חישול, וגימור סופי מומלץ לבצע בשחזה או בעיבוד שבבי פריקה חשמלית (EDM).
מפרט טכני
הרכב כימי
|
אֵלֵמֶנט |
דרישות סטנדרטיות |
הערות |
|
מְשׁוּתָף |
כמות שנותרה (52-55%) |
רכיבי מטריקס המספקים חוזק-בטמפרטורה גבוהה, יציבות תרמית ועמידות בפני קורוזיה תרמית מעולה |
|
Cr |
28.0 - 31.0% |
יוצרים סרט מגן צפוף Cr₂O₃, המספק התנגדות לחמצון ועמידות בפני קורוזיה תרמית, והוא גם מרכיב עיקרי של קרבידים |
|
ני |
10.0 - 12.0% |
ייצוב המבנה האוסטניטי, שפר את הקשיחות והיציקה |
|
W |
7.0 - 8.0% |
מספק חיזוק משמעותי לפתרון מוצק כדי לשפר את עמידות-הזחילה בטמפרטורות גבוהות |
|
C |
0.25 - 0.35% |
יוצר קרבידים מסוג M₇C₃ ו-M₆C עם כרום וטונגסטן, זהו מקור הליבה לחוזק-בטמפרטורה גבוהה |
|
Fe |
פחות או שווה ל-2.0% |
בקרה קפדנית כדי להבטיח טוהר ויציבות מיקרו-סטרוקטורלית |
|
סִי |
פחות או שווה ל-1.0% |
מסיר חמצון |
|
Mn |
פחות או שווה ל-1.0% |
מסיר חמצון, שפר את ביצועי העיבוד |
|
מו |
פחות או שווה ל-0.5% |
תוספות קטנות אופציונליות למתן חיזוק עזר מוצק לפתרון |
|
B |
פחות או שווה ל-0.015% |
תוספות קלות לשיפור חוזק גבול התבואה |
מאפיינים פיזיים
|
נֶכֶס |
ערך/טווח |
תנאי מבחן |
|
צְפִיפוּת |
8.35 - 8.45 גרם/ס"מ³ |
טמפרטורת החדר (20 מעלות) |
|
נקודת התכה |
תואר 1330 - 1390 |
- |
|
מקדם התפשטות תרמית (20-100 מעלות) |
13.0 - 13.5 × 10⁻⁶ /K |
- |
|
מודול אלסטי (מודול יאנג) |
205 - 220 GPA |
טמפרטורת החדר |
|
מוליכות תרמית (20 מעלות) |
14.0 - 15.0 W/(m·K) |
- |
|
הִתנַגְדוּת סְגוּלִית |
0.90 - 1.00 μΩ·m |
- |
|
מַגנֶטִיוּת |
לא-מגנטי (מגנטי חלש) |
סגסוגות המבוססות על-קובלט אינן בדרך כלל-מגנטיות או מגנטיות חלשות בטמפרטורת החדר |
מאפיינים מכניים (יציקה מדויקת, ערכים אופייניים)
|
נֶכֶס |
ערך טיפוסי |
תקן התייחסות |
|
חוזק מתיחה בטמפרטורת החדר |
700 - 850 MPa |
- |
|
חוזק תפוקה של טמפרטורת החדר (היסט של 0.2%) |
450 - 550 MPa |
- |
|
התארכות בטמפרטורת החדר |
5 - 10% |
- |
|
קשיות (מצב יציקה) |
90 - 100 HRB(≈ 200-250 HB) |
- |
|
חוזק מתיחה ב-870 מעלות |
400 - 480 MPa |
- |
|
חוזק מתמשך (100 שעות) |
100 - 120 MPa |
- |
ביצועי-טמפרטורות גבוהות
FSX-414 מציג שימור חוזק מעולה בטמפרטורות גבוהות. להלן ערכי ייחוס אופייניים:
|
טֶמפֶּרָטוּרָה |
חוזק מתיחה (ערך טיפוסי) |
חוזק מתמשך (100 שעות, ערך טיפוסי) |
|
טמפרטורת החדר |
700-850 MPa |
- |
|
540 מעלות |
650 MPa |
- |
|
730 מעלות |
550 MPa |
200 MPa |
|
870 מעלות |
450 MPa |
110 MPa |
|
980 מעלות |
280 MPa |
- |
ביצועים נוגדי חמצון:
באטמוספרות מחמצנות של עד 1000 מעלות, FSX-414 יוצר סרט תחמוצת Cr₂O₃ צפוף ומודבק היטב על פני השטח שלו, וכתוצאה מכך שיעור עלייה במשקל חמצון נמוך משמעותית בהשוואה לפלדות אל חלד קונבנציונליות. בסביבות הכרוכות בעירה של דלקים המכילים גופרית-, עמידות הקורוזיה התרמית שלו עדיפה באופן ניכר על סגסוגות רבות על בסיס ברזל- ועל בסיס ניקל- בטמפרטורה גבוהה.
יציבות מיקרו מבנית:
במהלך-חשיפה ארוכת טווח בטמפרטורות שבין 800-980 מעלות, מבנה הקרביד של FSX-414 נשאר יציב, עם נטייה נמוכה למשקעים של שלבים מזיקים (כגון μ-פאזה ושלב לאבס). זה מבטיח את התכונות המכניות והקשיחות שלו במהלך שירות ממושך בטמפרטורה גבוהה.
מדיה ישימה:
1. אוויר בטמפרטורה- גבוהה וגזי פליטה (המכילים גופרית ונדיום)
2. אטמוספרות חמצון בטמפרטורה- גבוהה
3. סביבות קורוזיה תרמית (המכילות Na₂SO₄, V₂O₅ וכו')
4. זרמי גז בטמפרטורה- גבוהה (סביבת זרימה בטורבינות גז)
FSX-414 משמש בעיקר בסביבות בינוניות גזי בטמפרטורה גבוהה ואינו מתאים לסביבות קורוזיה מימיות.
הערה: ל-FSX-414 יש יציקות מדויקות כמוצר הליבה שלו, עם פרופילים כגון צלחות, צינורות ומוטות כמוצרים מותאמים אישית. המלאי מוגבל, ונדרש תזמון ייצור מראש.
FSX-414 מיועד לסביבות קיצוניות של טמפרטורה גבוהה, חמצון וקורוזיה תרמית ומומלץ לתחומים הבאים:
שדות יישומים
-

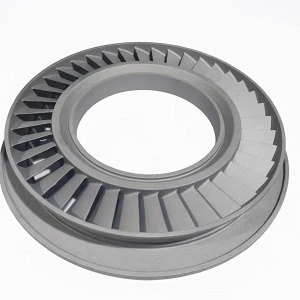

טורבינות גז: רכיבי קצה חמים- כגון שבבים מובילים (להבי סטטור), טבעות אטימה של טורבינה, ספינות תאי בעירה, חלקי מעבר, זרעי פיות וטבעות חיצוניות של טורבינה, תוך שימוש בחוזק הטמפרטורה הגבוהה-, עמידות החמצון ועמידות בפני קורוזיה תרמית מתחת ל-980 מעלות.
-
מנועי תעופה וחלל:-שבבי מובילי טורבינה בלחץ גבוה, רכיבי תאי בעירה וחלקי מבערים לאחר, העומדים בדרישות של מנועי תעופה וחלל לחיי שירות ארוכים ואמינות גבוהה של חומרים-בטמפרטורה גבוהה.
-
שסתומי טמפרטורה-תעשייתיים גבוהים: שסתומי קיטור בטמפרטורה- גבוהה, שסתומי סגירה- של גז ומשטחי איטום של שסתומי מחמם פטרוכימיים, העומדים בפני חמצון בטמפרטורה-ת גבוהה ומחזוריות תרמית.
-
מתקנים לטיפול בחום: סלסלות-בטמפרטורה גבוהה, מתקנים, גלילי תנורים וצינורות קרינה, השומרים על יציבות ממדית ועמידות לחמצון תחת טמפרטורות גבוהות מתמשכות.
-
תעשייה פטרוכימית: רכיבי תמיכה עבור צינורות תנורים לפיצוח אתילן, חלקים פנימיים של כור-בטמפרטורה גבוהה, וחלקים עמידים-בטמפרטורה גבוהה-ביחידות לפיצח קטליטי.
-
ייצור חשמל: מחברי-טמפרטורות גבוהות לטורבינות קיטור, חרירי מבערי דוודים ורכיבים עמידים-בטמפרטורה גבוהה בפני קורוזיה-בתחנות כוח לפסולת-ל-אנרגיה.
-
מנועי רכב: בתי-טורבינה בעלי ביצועים גבוהים עבור מגדשי טורבו ואטמי סעפת פליטה, עמידים בטמפרטורות גבוהות של הפליטה ומחזוריות תרמית.
-
תעשיות זכוכית וקרמיקה: תבניות לייצור זכוכית ותבניות כבישה חמה, הודות לעמידותן המצוינת בפני קורוזיה ועמידותן בפני עייפות תרמית בפני זכוכית מותכת.
משלוח והתאמה אישית
אנו מציעים פתרונות שרשרת אספקה גמישים ואמינים כדי להבטיח שתקבלו חומרי FSX-414 התואמים באופן מושלם את דרישות הפרויקט שלכם.
|
טוֹפֶס |
 יציקות מדויקות
|

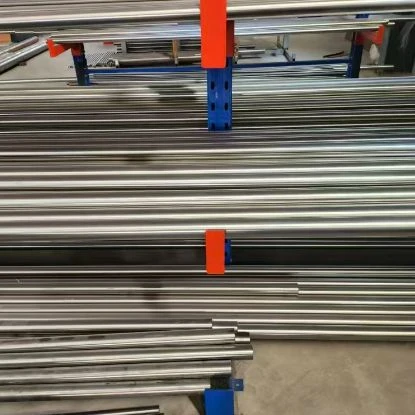

 בר/מוט
|
 סדינים/צלחות (אספקה מוגבלת)
|
 חוט (לריתוך)
|
|---|---|---|---|---|
|
טווח קונבנציונלי |
התאמה אישית לפי הציורים |
קוטר Φ6-200 מ"מ |
עובי: 0.5 - 50 מ"מ |
קוטר: 1.2-4.0 מ"מ |
|
יכולת התאמה אישית |
יציקות בצורת-מורכבות כגון שבבי הדרכה חלולים/מוצקים, אטמי טורבינה ורכיבי תאי בעירה |
מוטות מחושלים או מגולגלים עבור חלקים מעובדים |
משמש להטבעות, אטמים וכו'. |
לריתוך אותה סגסוגת (דורשת תהליך ייעודי) |
הערה: צורת האספקה העיקרית של FSX-414 היא יציקות מדויקות, עם זמינות מוגבלת יחסית של מוטות וצלחות.
למה לבחור בנו? - טכנולוגיה הנדסית אמינה. משלוח אמין.
אנחנו לא רק ספק, אלא שותף חומרים מהימן עבורך בסין.

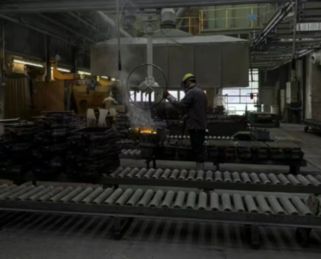

הפקה משולבת אנכית

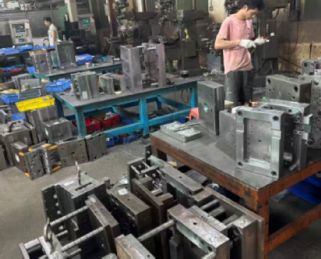

בעל מתקן של 20,000㎡ עם 10+ קווים אוטומטיים (8,000+ טון לשנה). -מרכז הכלים והמתקנים הביתיים מאפשרים התאמה אישית מהירה ובקרת עלויות יעילה - ללא סימון מתווכים.
בקרת איכות קפדנית בכל שלב
מעקב מלא על פני נקודות ביקורת מרכזיות של QC לאורך הייצור. 100% תואם לתקני ASTM/ASME, EN ו-GB. דוחות בדיקת חומרים זמינים עם כל משלוח.
אריזת אספקה ויצוא אמינה
10+ שנות ייצוא לאירופה, צפון אמריקה, דרום מזרח אסיה והמזרח התיכון עם הגנה עמידה למים- ונגד חלודה, בשילוב עם אפשרויות משלוח גמישות מבטיח הגעה בטוחה ובזמן-.
אימות לדוגמה לפני ייצור המוני
אנו מספקים דוגמאות חינם לאימות איכות, ומאפשרים לך לבצע הזמנות בכמות גדולה רק לאחר אישור. אנו מבטיחים עקביות ממדגם לייצור המוני על ידי מדידת מימד מדויקת וייצור שקוף.
