תכונות מוצרים
חוזק מעולה-בטמפרטורה והתנגדות לזחילה
היינס 188 מדגים חוזק מתיחה יוצא דופן, חוזק תפוקה ועמידות בזחילה בטווח הטמפרטורות של 600-1000 מעלות עקב חיזוק תמיסה מוצקה (טונגסטן) במטריצת הקובלט וחיזוק פיזור על ידי קרבידים. הוא שומר על חוזק קרע זחילה גבוה אפילו ב-1000 מעלות, מה שהופך אותו למתאים לרכיבים כמו תאי בעירה בטורבינה, תעלות מעבר ושבבי מנחה הנתונים ללחץ ממושך בטמפרטורה גבוהה.
עמידות גבוהה בפני חמצון וקורוזיה תרמית
תכולת הכרום הגבוהה (כ-22%) מקדמת היווצרות של סרט תחמוצת Cr₂O₃ צפוף ויציב על פני הסגסוגת, ומונעת למעשה חמצון מתכת בסיס באטמוספרות מחמצנות עד 1100 מעלות. בנוסף, הלנתנום המוסף משפר באופן משמעותי את עמידות ההידבקות והתזוזה של סרט תחמוצת זה, וכתוצאה מכך עמידות חמצון עדיפה על רוב הסגסוגות המבוססות על-קובלט ועל בסיס-ניקל בטמפרטורה גבוהה-. מטריצת הקובלט מספקת עמידות טובה בפני חומרי קורוזיה תרמית כגון גופרית ונדיום, מתאימה במיוחד לסביבות טורבינות גז המשתמשות בדלקים המכילים גופרית-.
יציבות מיקרו-מבנית טובה ועמידות בפני עייפות תרמית
היינס 188 שומר על יציבות מיקרו-מבנית במהלך שירות-לטווח ארוך בטמפרטורות גבוהות- עם נטייה נמוכה במיוחד למשקעים של שלבים מזיקים (כגון שלב סיגמא). יש לו עמידות עייפות תרמית מעולה. אפילו בתנאים של תנודות טמפרטורה תכופות, תכונות המכאניות והחמצון שלו נשארות יציבות, מה שהופך אותו למתאים לרכיבים בטורבינות גז ובתנורים תעשייתיים עם מחזורי הפעלה- והשבתה תכופים.
תכונות ייצור וריתוך טובים
להיינס 188 יכולת עבודה טובה בחום ובקור וניתן לזייף, לגלגל וליצור בתהליכים קונבנציונליים. הוא מציג יכולת ריתוך מצוינת ותואם לשיטות ריתוך שונות, כולל ריתוך קשת טונגסטן בגז (GTAW), ריתוך פלזמה וריתוך התנגדות ללא צורך בטיפול חום מיוחד לאחר-ריתוך. עיבוד שבבי קונבנציונלי (סיבוב, כרסום, קידוח) ישים; מומלצים כלי חיתוך מתכת קשה.
מפרט טכני
הרכב כימי
|
אֵלֵמֶנט |
דרישות סטנדרטיות |
הערות |
|
מְשׁוּתָף |
כמות שנותרה (37-40%) |
רכיבי מטריקס המספקים חוזק-בטמפרטורה גבוהה, יציבות תרמית ועמידות בפני קורוזיה תרמית מעולה |
|
Cr |
20.0 --- 24.0% |
יוצרים סרט מגן צפוף Cr₂O₃, המספק חימצון ועמידות בפני קורוזיה תרמית |
|
ני |
20.0 --- 24.0% |
ייצוב המבנה האוסטניטי, שפר את הקשיחות והיכולת לעיבוד |
|
W |
13.0 --- 16.0% |
מספק חיזוק משמעותי של פתרון מוצק וחיזוק קרביד, שיפור עמידות- לזחילה בטמפרטורות גבוהות |
|
Fe |
פחות או שווה ל-3.0% |
בקרה קפדנית להבטחת טוהר ויציבות ארגונית |
|
C |
0.05 --- 0.15% |
יוצר קרבידים עם כרום וטונגסטן, זהו מקור הליבה לחוזק-בטמפרטורה גבוהה. |
|
Mn |
פחות או שווה ל-1.25% |
מסיר חמצון, משפר את תכונות העבודה החמות |
|
סִי |
פחות או שווה ל-0.50% |
מסיר חמצון |
|
P |
פחות או שווה ל-0.020% |
יסודות טומאה |
|
S |
פחות או שווה ל-0.015% |
מניעת שבירות חמה |
|
לָה |
0.02 --- 0.12% |
תוספות מינוריות משפרות משמעותית את ההידבקות של סרט התחמוצת ואת עמידות החמצון שלו |
מאפיינים פיזיים
|
נֶכֶס |
ערך/טווח |
תנאי מבחן |
|
צְפִיפוּת |
8.98 גרם/ס"מ³ |
טמפרטורת החדר (20 מעלות) |
|
נקודת התכה |
תואר 1300 --- 1410 |
- |
|
מקדם התפשטות תרמית (20-100 מעלות) |
12.4 × 10⁻⁶ /K |
- |
|
מודול אלסטי (מודול יאנג) |
220 --- 230 GPA |
טמפרטורת החדר |
|
מוליכות תרמית (20 מעלות) |
9.5 W/(m·K) |
- |
|
הִתנַגְדוּת סְגוּלִית |
0.90 μΩ·m |
טמפרטורת החדר |
|
מַגנֶטִיוּת |
לא-מגנטי (מגנטי חלש) |
סגסוגות המבוססות על-קובלט אינן בדרך כלל-מגנטיות או מגנטיות חלשות בטמפרטורת החדר |
מאפיינים מכניים (מצב חישול, ערכים אופייניים)
|
נֶכֶס |
ערך טיפוסי |
מִפרָט |
|
חוזק מתיחה |
גדול או שווה ל-945 MPa |
AMS 5608 |
|
חוזק תשואה (0.2% קיזוז) |
גדול או שווה ל-460 MPa |
AMS 5608 |
|
הַאֲרָכָה |
גדול או שווה ל-50% |
AMS 5608 |
|
קַשִׁיוּת |
פחות או שווה ל-100 HRB (מצב חישול) |
--- |
הערה: ניתן להגדיל את החוזק באופן משמעותי לאחר עבודה קרה, אך ההתארכות פוחתת.
ביצועי-טמפרטורות גבוהות
היינס 188 מציג שימור חוזק מעולה בטמפרטורות גבוהות. להלן ערכי ייחוס אופייניים:
|
טֶמפֶּרָטוּרָה |
חוזק מתיחה (ערך טיפוסי) |
חוזק מתמשך (100 שעות, ערך טיפוסי) |
|
טמפרטורת החדר |
גדול או שווה ל-945 MPa |
--- |
|
540 מעלות |
900 MPa |
--- |
|
730 מעלות |
750 MPa |
230 MPa |
|
870 מעלות |
550 MPa |
130 MPa |
|
1000 מעלות |
350 MPa |
60 MPa |
|
1100℃ |
200 MPa |
--- |
ביצועים נוגדי חמצון:
באטמוספרות מחמצנות של עד 1100 מעלות, היינס 188 יוצר שכבת תחמוצת Cr₂O₃ צפופה ונצמדת מאוד (הודות למיקרו סגסוגת לנטנום), וכתוצאה מכך שיעור עלייה במשקל חמצון נמוך משמעותית בהשוואה לפלדות אל חלד קונבנציונליות ולרוב הסגסוגות המבוססות על קובלט-. בסביבות הכרוכות בעירה של דלקים המכילים גופרית-, עמידות הקורוזיה התרמית שלו עולה על זו של סגסוגות רבות על בסיס ברזל- ועל בסיס ניקל- בטמפרטורה גבוהה-.
יציבות מיקרו מבנית:
במהלך-חשיפה ארוכת טווח בין 600-1100 מעלות, מבנה הקרביד של היינס 188 נשאר יציב, עם נטייה נמוכה מאוד למשקעי פאזה מזיקים. זה מבטיח את התכונות המכניות והקשיחות שלו במהלך שירות ממושך בטמפרטורה גבוהה.
מדיה מתאימה:
אוויר בטמפרטורה- גבוהה, גזי פליטה (מכילים גופרית ונדיום)
אטמוספרות חמצון-בטמפרטורה גבוהה
סביבות קורוזיה תרמית (המכילות Na₂SO4, V₂O₅ וכו')
גזים-בטמפרטורה גבוהה (סביבת נתיב זרימה של טורבינות גז)
הערה: היינס 188 מיועד בעיקר לסביבות מדיה גזי-בטמפרטורה גבוהה ואינו מתאים לסביבות קורוזיה מימיות.
היינס 188 תוכנן במיוחד עבור-טמפרטורות, חמצון וסביבות קורוזיה תרמיות גבוהות במיוחד, ומומלץ לתחומים הבאים:
שדות יישום
-
תעופה וחלל: תאי בעירה של טורבינת גז, צינורות להבה, צינורות מעבר, רכיבי מבער לאחר, אטמי טמפרטורות גבוהות- ושבטים מובילים.
-
טורבינות גז תעשייתיות: רכיבי קצה חמים- כגון חלקי מבערים, חלקי מעבר, טבעות אטימה של טורבינות ושבטים מובילים.
-
תנורים תעשייתיים-בטמפרטורה גבוהה: גלילי תנורים, צינורות קרינה, מתקנים לטיפול בחום, סלים, לוחות תחתית של תנורים, ורצועות מסוע בטמפרטורה גבוהה-.
-
תעשייה פטרוכימית: צינורות תנורים לפיצוח אתילן, חלקים פנימיים של כור-בטמפרטורה גבוהה, רכיבים עמידים-לטמפרטורות-גבוהות של יחידות פיצוח קטליטי, וצינורות תנורים לחימום.
-
ייצור חשמל: מחברי-טמפרטורות גבוהות לטורבינות קיטור, חרירי מבערי דוודים ורכיבים עמידים-בטמפרטורה גבוהה בפני קורוזיה-בתחנות כוח לפסולת-ל-אנרגיה.
-
מנועי רכב: בתי-טורבו מגדשי טורבו בעלי ביצועים גבוהים, אטמי סעפת פליטה וברגים בטמפרטורה גבוהה-.
-
תעשייה גרעינית: רכיבים של כורים מקוררים בגז-בטמפרטורה גבוהה- ומבני כורים פנימיים.
-
תעשיות זכוכית וקרמיקה: תבניות לייצור זכוכית, תבניות כבישה חמה, וצלחות לציור סיבי זכוכית.
משלוח והתאמה אישית
אנו מציעים פתרונות שרשרת אספקה גמישים ואמינים כדי להבטיח שתקבלו חומרים של היינס 188 התואמים באופן מושלם את דרישות הפרויקט שלך.
|
טוֹפֶס |

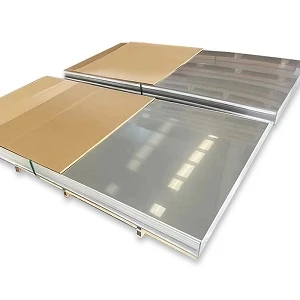

 גיליון/צלחת
|

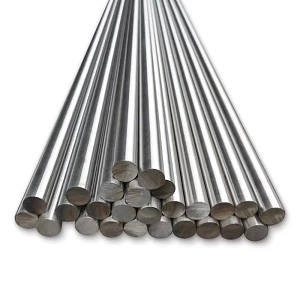

 בר/מוט
|

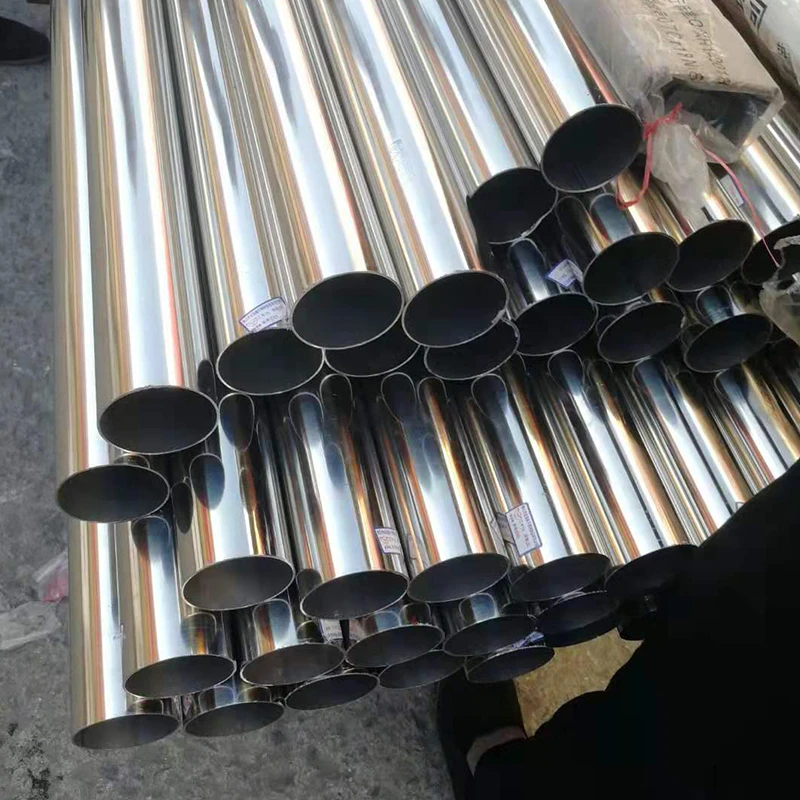

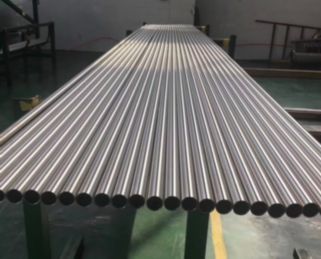

 צינור / צינור
|

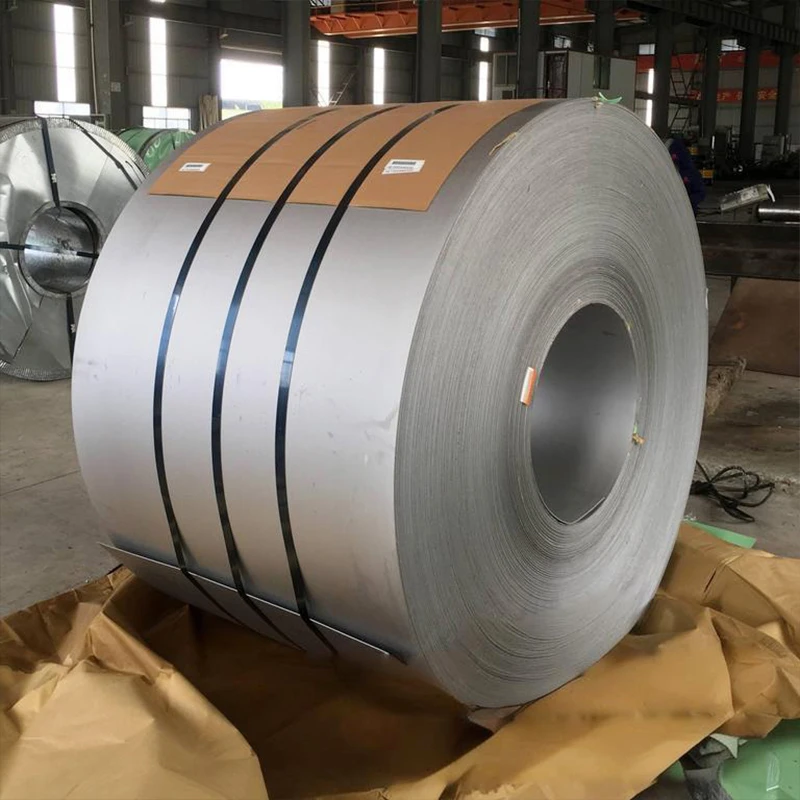

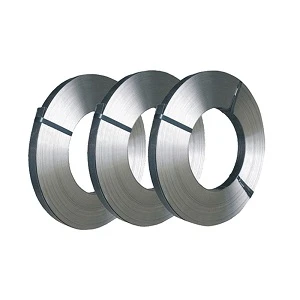

 Strip/Sheet Coil
|

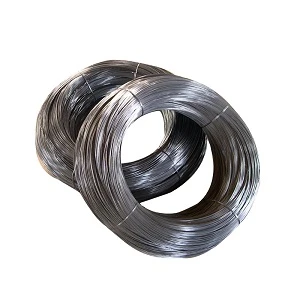

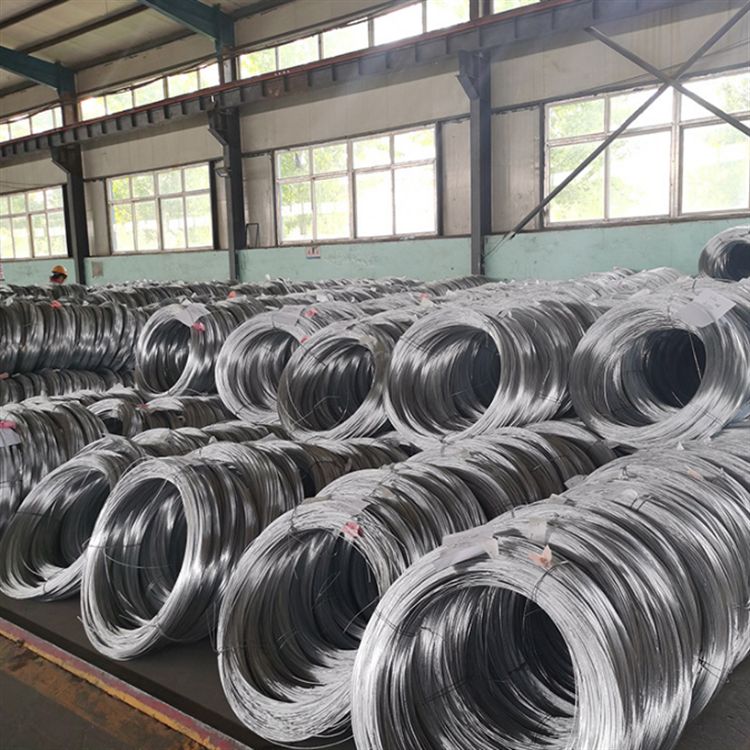

 חוט/מוט
|
לְטִישָׁה
|

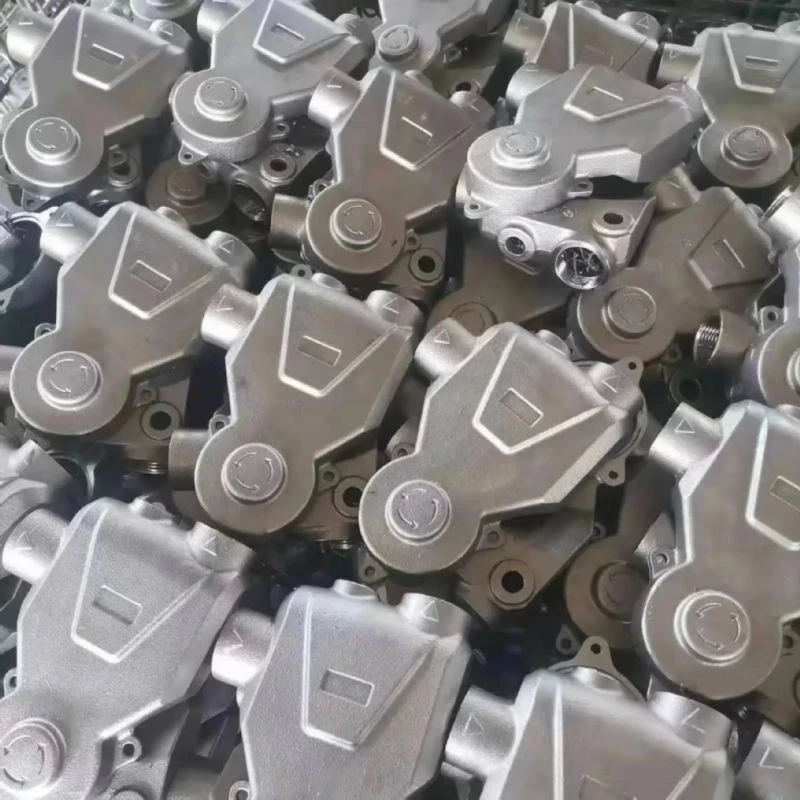

יציקות מדויקות
|
|---|---|---|---|---|---|---|---|
|
טווח קונבנציונלי |
עובי: 0.5 - 100 מ"מ |
קוטר Φ6-500 מ"מ (ניתן להתאמה אישית לגדלים גדולים יותר) |
קוטר חיצוני Φ10-300 מ"מ |
עובי: 0.1 – 3.0 מ"מ |
קוטר Φ0.5-10 מ"מ |
התאמה אישית לפי הציורים |
התאמה אישית לפי הציורים |
|
יכולת התאמה אישית |
רכיבי תאי בעירה, מגני חום, ספינות כבשנים |
ברגים בטמפרטורה- גבוהה, גבעולים של שסתומים, להבי טורבינה ורכיבי פיר |
צינורות תנורים-בטמפרטורה גבוהה, צרורות צינורות מחליפי חום, צינורות קירור של כור גרעיני |
מפוח, הטבעות מדויקות, אטמים |
חוטי ריתוך (TIG/MIG), קפיצים, אריגת חגורת רשת |
דיסקים טורבו, חלקי טבעות ורכיבים מורכבים עם-עומס בטמפרטורה-גבוהה |
שבשבת מובילה, טבעות אטימה של טורבינה, רכיבי תאי בעירה |
למה לבחור בנו? - טכנולוגיה הנדסית אמינה. משלוח אמין.
אנחנו לא רק ספק, אלא שותף חומרים מהימן עבורך בסין.

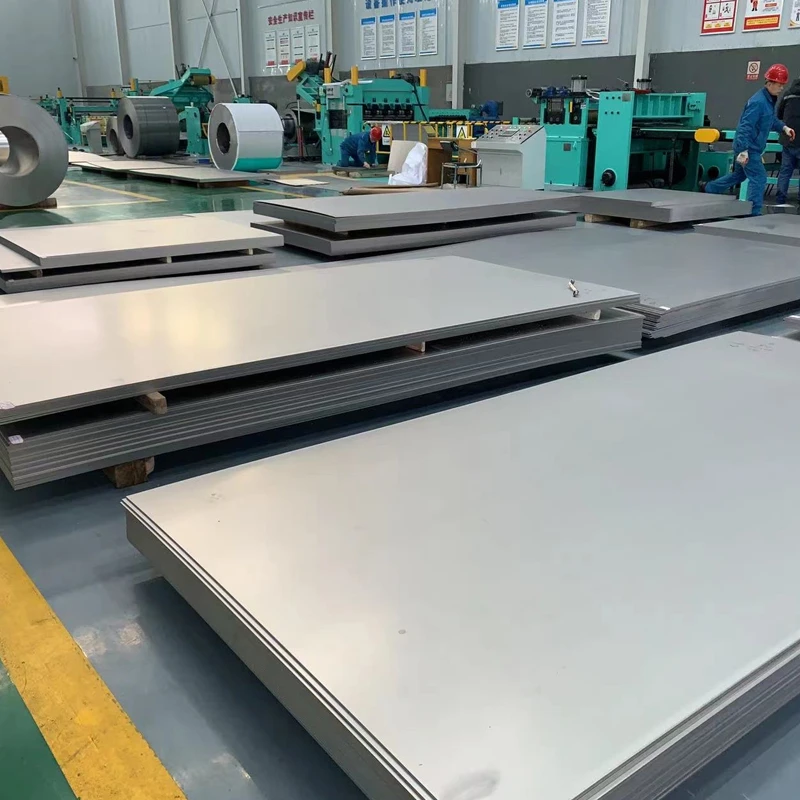

הפקה משולבת אנכית
בעל מתקן של 20,000㎡ עם 10+ קווים אוטומטיים (8,000+ טון לשנה). -מרכז הכלים והמתקנים הביתיים מאפשרים התאמה אישית מהירה ובקרת עלויות יעילה - ללא סימון מתווכים.
בקרת איכות קפדנית בכל שלב
מעקב מלא על פני נקודות ביקורת מרכזיות של QC לאורך הייצור. 100% תואם לתקני ASTM/ASME, EN ו-GB. דוחות בדיקת חומרים זמינים בכל משלוח

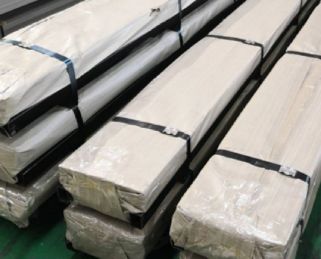

אריזת אספקה ויצוא אמינה
10+ שנות ייצוא לאירופה, צפון אמריקה, דרום מזרח אסיה והמזרח התיכון עם הגנה עמידה למים ו-הגנת חלודה, בשילוב עם אפשרויות משלוח גמישות מבטיח הגעה בטוחה ובזמן-.
אימות לדוגמה לפני ייצור המוני
אנו מספקים דוגמאות חינם לאימות איכות, ומאפשרים לך לבצע הזמנות בכמות גדולה רק לאחר אישור. אנו מבטיחים עקביות ממדגם לייצור המוני על ידי מדידת מימד מדויקת וייצור שקוף.
