תכונות מוצרים
ביצועים כלליים טובים ויעילות-עלות גבוהה (יתרון ליבה)
היתרון המרכזי של API 5L Gr.B טמון בביצועים הכוללים המצוינים ובעלות-העלות הגבוהה שלו. הודות לעיצוב הפחמן הנמוך שלו (תכולת פחמן פחות או שווה ל-0.26%) ותכולת הסגסוגת המתונה שלו, Gr.B מציע עלויות ייצור נמוכות יותר תוך הבטחת חוזק תפוקה מינימלי של 245 MPa וחוזק מתיחה מינימלי של 415 MPa. זה הופך אותו לבחירת החומר הבסיסית החסכונית ביותר להנדסת צינורות.
|
מדדי ביצועים |
דרישות PSL1 |
דרישות PSL2 |
|
חוזק תשואה מינימלי (MPa) |
245 |
245 |
|
חוזק תשואה מקסימלי (MPa) |
- |
450 |
|
חוזק מתיחה מינימלי (MPa) |
415 |
415 |
|
חוזק מתיחה מרבי (MPa) |
- |
655 |
|
יחס תשואה |
- |
בדרך כלל פחות או שווה ל-0.93 |
|
הַאֲרָכָה |
גדול או שווה ל-30% |
גדול או שווה ל-30% |
הערה: PSL2 מטיל מגבלות הן על חוזק התפוקה המרבי והן על חוזק מתיחה מרבי (עם מגבלות עליונות של 450 MPa ו-655 MPa בהתאמה), מה שמבטיח שלחומר יש יכולת עיוות פלסטית מספקת ומרווח בטיחות גבוה יותר.
ביצועי ריתוך מעולים (דרישת ליבה לפלדת צינור)
העיצוב המקביל לפחמן נמוך של API 5L Gr.B מבטיח ביצועי ריתוך מצוינים, שהם דרישה מרכזית לבנייה בקנה מידה גדול של פלדות צינור. דרגת PSL2 דורשת שווה ערך לפחמן (CEIIW) פחות או שווה ל-0.43 ו-Pcm פחות מ-0.25 או שווה ל-0.25, מה שמבטיח קשיחות טובה ועמידות בפני פיצוח קור באזור-מושפע החום בתנאי ריתוך בשטח.
נקודות ריתוך מרכזיות:
• ערך CE נמוך:
מפחית ביעילות את הנטייה של חום הריתוך-המושפע להתקשות ומוריד את הסיכון לסדקים קרים
• תוכן אלמנט-מזיק- נמוך:
S פחות או שווה ל-0.030% (PSL1) / פחות או שווה ל-0.015% (PSL2), מה שמבטיח את טוהר הריתוכים והמתכת הבסיסית
• מתאים לשיטות ריתוך שונות:
ריתוך קת של צינורות פלדה ללא תפרים, ריתוך קשת שקוע של צינורות מרותכים ספירליים/תפרים ישרים וכו', עם ביצועי ריתוך טבעת שדה טובים
עבור כיתה PSL1, הגבול העליון של תכולת הפחמן הוא רחב יחסית (פחות או שווה ל-0.26%), ומומלץ חימום מוקדם ב-100-150 מעלות במהלך הריתוך; עבור דרגת PSL2, דרישת תכולת הפחמן מחמירה יותר (פחות או שווה ל-0.16-0.18%), וכתוצאה מכך יכולת ריתוך טובה יותר ובדרך כלל אין צורך בחימום מוקדם מיוחד או רק דורשת טמפרטורת חימום מוקדם נמוכה יותר.
קשיחות טובה-בטמפרטורה נמוכה ועמידות בפני שברים פריכים
API 5L Gr.B PSL2 דורש Charpy V-בדיקת אימפקט חריץ כדי להבטיח את עמידות החומר בפני שבר פריך בתנאי שירות-נמוכים. מבנה המיקרו--הדק המתקבל באמצעות נורמליזציה או תהליכי TMCP משפר את קשיחות החומר-טמפרטורות נמוכות, ומאפשר ליישם בצורה מהימנה פלדת צינור Gr.B באזורים קרים וסביבות עם וריאציות טמפרטורה עונתיות גדולות.
מדד קשיחות השפעה טיפוסית (PSL2):
• טמפרטורת בדיקה: בדרך כלל -20 מעלות או פחות (לפי דרישות המשתמש)
• אנרגיית השפעה מינימלית: גדולה או שווה ל-27 J (ערך ממוצע) / גדולה או שווה ל-20 J (ערך יחיד)
עמידות טובה בפני קורוזיה ויכולת הסתגלות סביבתית
API 5L Gr.B מציג עמידות טובה בפני קורוזיה אחידה באטמוספירה רגילה, במים מתוקים, באדמה ובאמצעי נפט וגז. עבור סביבות שירות חומציות (המכילות H₂S), יש לבחור חומרים בדרגה מיוחדת המצוינת בנספח J של API 5L PSL2 (צינורות עמידים לחומצה-), עם בקרה נוספת על תכולת הגופרית, הקשיות ועמידות ה-HIC.
עבור הסביבה הימית, נספח H ונספח J של PSL2 מספקים דרישות משלימות חומר מתאימות החלות על צינורות מבניים של פלטפורמה ימית וצינורות תת-מימיים.
ביצועי כיפוף ועיבוד קרים טובים
ל-API 5L Gr.B יש תכולת פחמן נמוכה יותר ויחס תפוקה מתון-ל-מתיחה (בדרך כלל פחות או שווה ל-0.93 עבור PSL2), מה שמקנה לו יכולת צורה טובה של כיפוף קר. הוא מתאים לייצור צינור מכופף קר וניתן להשתמש בו לייצור כיפופים חמים באמצעות תהליכי כיפוף חם. הוא גם מציג תכונות גזירה, הרס ויצירת גלילים טובים בתנאי סליל ולוח.
מפרט טכני
הרכב כימי (מפרט API 5L / ISO 3183)
|
אֵלֵמֶנט |
צינור ללא תפרים PSL1 |
צינור מרותך PSL1 |
PSL2 |
פֶּתֶק |
|
C |
פחות או שווה ל-0.28% |
פחות או שווה ל-0.26% |
פחות או שווה ל-0.16-0.18% |
עיצוב פחמן נמוך- כדי להבטיח יכולת ריתוך וקשיחות-בטמפרטורה נמוכה |
|
Mn |
פחות או שווה ל-1.30% |
פחות או שווה ל-1.30% |
פחות או שווה ל-1.30% |
חיזוק פתרון מוצק, שיפור חוזק |
|
P |
פחות או שווה ל-0.030% |
פחות או שווה ל-0.030% |
פחות או שווה ל-0.025% |
אלמנטים מזיקים, בפיקוח קפדני |
|
S |
פחות או שווה ל-0.030% |
פחות או שווה ל-0.030% |
פחות או שווה ל-0.015% |
אלמנטים מזיקים, נשלטים בקפדנות כדי להבטיח קשיחות-בטמפרטורה נמוכה |
|
סִי |
פחות או שווה ל-0.45% |
פחות או שווה ל-0.45% |
פחות או שווה ל-0.45% |
מסיר חמצון, שפר את החוזק |
|
V |
פחות או שווה ל-0.05% |
פחות או שווה ל-0.05% |
פחות או שווה ל-0.05% |
אלמנטים מיקרוניזגים, חיזוק משקעים |
|
נ.ב |
פחות או שווה ל-0.05% |
פחות או שווה ל-0.05% |
פחות או שווה ל-0.05% |
אלמנטים בעלי סגסוגת מיקרו, גלגול מבוקר לדגנים עדינים |
|
טי |
פחות או שווה ל-0.04% |
פחות או שווה ל-0.04% |
פחות או שווה ל-0.04% |
אלמנטים מיקרוניזגים, חיזוק משקעים |
|
CEIIW |
- |
- |
פחות או שווה ל-0.43% |
שווה ערך לפחמן, שולט ביכולת הריתוך |
|
Pcm |
- |
- |
פחות או שווה ל-0.25% |
אינדקס רגישות לסדק |
|
Fe |
כמות שנותרה (≈ 97%) |
כמות שנותרה (≈ 97%) |
כמות שנותרה (≈ 97%) |
אלמנט מטריקס |
מאפיינים פיזיים
|
נֶכֶס |
ערך/טווח |
תנאי מבחן |
|
צְפִיפוּת |
≈ 7.85 גרם/ס"מ³ |
טמפרטורת החדר (20 מעלות) |
|
נקודת התכה |
≈ 1420-1460 מעלות |
--- |
|
מודול אלסטי |
≈ 207 GPa |
טמפרטורת החדר |
|
מוליכות תרמית |
≈ 50 W/(m·K) |
טמפרטורת החדר |
|
מקדם התפשטות תרמית (20-100 מעלות) |
≈ 12.0 × 10⁻⁶ /K |
--- |
|
היחס של פויסון |
≈ 0.28 |
טמפרטורת החדר |
מאפיינים מכניים (ערך טיפוסי)
|
ביצועים |
PSL1 |
PSL2 |
תקני יישום |
|
חוזק תשואה מינימלי |
245 MPa |
245 MPa |
מפרט API 5L / ISO 3183 |
|
חוזק תשואה מקסימלי |
- |
450 MPa |
מפרט API 5L / ISO 3183 |
|
חוזק מתיחה מינימלי |
415 MPa |
415 MPa |
מפרט API 5L / ISO 3183 |
|
חוזק מתיחה מרבי |
- |
655 MPa |
מפרט API 5L / ISO 3183 |
|
הַאֲרָכָה |
גדול או שווה ל-30% |
גדול או שווה ל-30% |
מפרט API 5L |
הערה: ה-'B' ב-API 5L Gr.B מייצג כיתה בסיסית, עם חוזק תפוקה מינימלי של 35,000 psi (כ-245 MPa). Gr.B דומה מאוד ל-ASTM A53 Gr.B במונחים של הרכב כימי ותכונות מכניות, ולעתים קרובות הם משמשים לסירוגין ביישומים הנדסיים מעשיים.
מדיה ישימה
1. גז טבעי, נפט ונפט מזוקק:
קווי תא מטען ראשיים וקווי מסתעף להעברת לחץ-למרחק בינוני ונמוך.
2. מים ותלושים:
צינורות מים, הובלת דבל.
3. מדיה כימית:
צינורות נוזלים במפעלים כימיים.
4. גז עירוני:
רשתות חלוקת גז עירוניות בלחץ בינוני ונמוך-.
5. צינורות מבניים:
מבני בניין, מעילי מוליכי פלטפורמה מהחוף (סביבות שאינן-קורוזיביות).
6. סביבות קורוזיביות כלליות:
אדמה קונבנציונלית, אווירה, מים מתוקים.
הערה: API 5L Gr.B אינו מתאים למדיה-בטמפרטורה גבוהה,-בלחץ גבוה, חומצית חזקה (כגון חומצה הידרוכלורית מרוכזת-בטמפרטורה גבוהה וחומצה הידרופלואורית). בסביבות נפט וגז חומצי המכילות H₂S, יש לבחור חומרים בדרגה מיוחדת המצוינת בנספח J של API 5L PSL2 (צינורות עמידים לחומצה-), עם שליטה נוספת על תכולת הגופרית, קשיות וביצועי עמידות HIC.
צורת מוצר ותהליך ייצור
צינור פלדה ללא תפרים (ללא תפרים)
תהליך: פירסינג רולינג חם + גלגול הרחבה
טווח קוטר: 21.3 - 1067 מ"מ (1/2 אינץ' - 42")
טווח עובי דופן: 2 - 150 מ"מ
מאפיינים: יכולת נשיאה-תפרה, גבוהה בלחץ, מתאים לקווי נפט וגז בלחץ גבוה-
יישומים אופייניים: הובלת נוזלים-בלחץ גבוה, איסוף ראשי בארות נפט וגז וצינורות הולכה
צינור מרותך עם תפר ישר-גבוהה (RW)
תהליך: סליל מגולגל חם- ← יצירת כיפוף קר ← ריתוך התנגדות בתדר גבוה-
טווח קוטר חיצוני: בדרך כלל פחות או שווה ל-610 מ"מ (24 אינץ')
טווח עובי דופן: בדרך כלל פחות או שווה ל-20 מ"מ
מאפיינים: דיוק ממדי גבוה, יעילות ייצור גבוהה ויתרונות עלות משמעותיים
יישומים אופייניים: קווי נפט וגז בלחץ בינוני ונמוך-, צינורות גז עירוניים וצינורות מבניים
בקרת כניסת חום לריתוך:-ריתוך בתדירות גבוהה ב-100 קילו-הרץ או שווה ל-100 קילו-הרץ (דרישת PSL2) כדי להבטיח איכות ריתוך יציבה

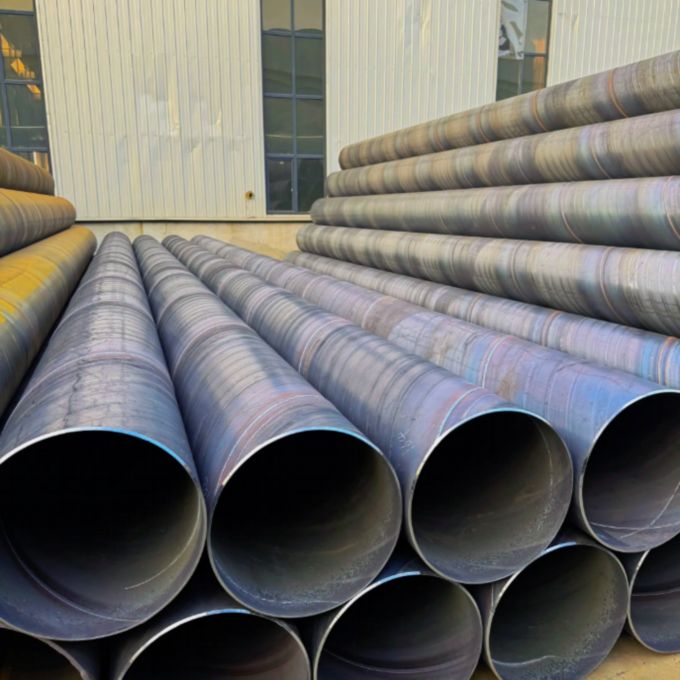

צינור מרותך קשת ספירלה שקוע (SSAW)
תהליך: סליל מגולגל חם- → יצירת ספירלה → ריתוך קשת שקוע דו-צדדי-
טווח קוטר חיצוני: בדרך כלל 219 - 2500 מ"מ
טווח עובי דופן: 6 - 25 מ"מ
מאפיינים: הקוטר הגדול מציע יתרונות משמעותיים, המאפשר לרצועות פלדה באותו רוחב לייצר קטרים שונים. הלחץ של ריתוכים ספירליים הוא רק 75-90% מזה של תפרים ישרים, מה שמאפשר להם לעמוד בלחצים גבוהים יותר. תיאורטית, ניתן לייצר אותם ברציפות באורכים בלתי מוגבלים.
יישומים טיפוסיים: קוטר- גדול של צינורות הולכת מים/גז, מעיל הנדסי ימי
צינור מרותך קשת עם תפר ישר (LSAW)
תהליך: לוח פלדה ← גיבוש JCOE / יצירת UOE ← ריתוך קשת שקוע דו-צדדי-
טווח קוטר חיצוני: 406 - 1620 מ"מ (16 אינץ' - 64")
טווח עובי דופן: 6 - 50 מ"מ
מאפיינים: ריתוכים קצרים, צריכת חומרי ריתוך נמוכה, מגוון רחב של קוטר חיצוני ועובי דופן
יישומים טיפוסיים: צינורות הולכה-בלחץ גבוה-למרחקים ארוכים, צינורות תת ימיים, איסוף נפט וגז וקווי תחבורה ראשיים
תקנים ישימים ותנאי אספקה
תקן: API Spec 5L, ISO 3183, GB/T 9711
רמת מפרט מוצר: PSL1 (רמה בסיסית), PSL2 (רמה משופרת)
מצב אספקה: גלגול חם-, גלגול מבוקר (TMCP), מנורמל, גלגול מנורמל, טיפול בחום (מרווה + מזג) וכו'.
עיבוד סוף: קצוות שטוחים, קצוות משופעים, קצוות מושחלים, קצוות התאמה מיוחדים
תעודה: בעת עמידה בדרישות PSL2, יש לספק אישור תאימות (SR15.1 חובה) ולהטמיע-עקיבות תהליכים מלאה (SR15.2 חובה).
משטר טיפול ונקודות מפתח לריתוך
הביצועים הסופיים של API 5L Gr.B תלויים בגלגול חם, גלגול מנורמל או תהליכי גלגול וקירור מבוקר TMCP:
1. גלגול חם/גלגול מנורמלי (לקבלת מבנה מיקרו אחיד ותכונות מכניות אופטימליות):
גלגול ב-1050-1150 מעלות, בצע גלגול מבוקר בטווח טמפרטורת הגמר של 800-900 מעלות, ולאחר מכן קירור אוויר. מתקבל מיקרו מבנה פריט + פרלייט אחיד ועדין המבטיח התאמה טובה של חוזק וקשיחות.
2. טיפול בחום לאחר-ריתוך (אם נדרש):
אם נדרשת הפגת מתח לאחר ריתוך טבעת צינור, ניתן לבצע טיפול בחום לאחר-ריתוך ב-550-650 מעלות למשך 1-2 שעות. טיפול בחום לאחר ריתוך צריך לשים לב לשליטה בקצבי החימום והקירור כדי למנוע פגיעה במבנה המיקרו ובמאפיינים של חומר הבסיס.
תזכורת חשובה:
בסביבות העברת נפט וגז קונבנציונליות ללא H₂S, טיפול בחום להורדת מתח אינו נדרש בדרך כלל לאחר הריתוך.
עבור צינורות בסביבה חומצית (המכילה H₂S), נדרשת ציות קפדני לנספח J של API 5L PSL2 כדי למנוע קשיות מופרזת הנגרמת על ידי טיפול חום לא תקין לאחר-ריתוך.
במהלך הריתוך, נדרשת בקרה קפדנית של כניסת החום וטמפרטורת המעבר כדי למנוע התגבשות גרגרים באזור-המושפע מהחום.
API 5L Gr.B (L245) מתאים להעברת נפט וגז בלחץ בינוני ונמוך-, רשתות צינורות עירוניות ויישומי צינורות מבניים. מומלץ לשימוש בתחומים הבאים:
שדות יישומים
-
איסוף והובלה של נפט וגז טבעי
● צינורות איסוף והובלה פנימיים של שדות נפט
● שדה גז צינור איסוף והובלה של גז גולמי
● קווי הסתעפות של צינורות-ארוכים, צינורות הפצה -
רשת צינורות גז עירונית
● רשת צינורות הולכה והפצה של גז בלחץ בינוני וגבוה-
● צינורות כניסה ויציאה של תחנות ויסות לחץ גז עירוניות -
הנדסת הובלת מים והשקיה
● צינור הולכת מים למרחקים-
● השקיה חקלאית תעלה ראשית תומכת צינורות -
הנדסה כימית וצנרת תעשייתית
● צינורות תהליכים במפעל כימי
● תחנת כוח צינור מים במחזור
● מערכת מי קירור תעשייתית -
צינורות מבניים
● בניית צינורות תמיכה במבנה פלדה
● מעיל פלטפורמה מחוץ לחוף (לא-אזורים קורוזיביים)
● צינורות ליסודות כלונסאות גשרים
● צינור מבני של מגדל קו הולכה
משלוח והתאמה אישית
אנו מציעים פתרונות שרשרת אספקה גמישים ואמינים כדי להבטיח שתקבל צינור קו API 5L Gr.B התואם באופן מושלם את דרישות הפרויקט שלך.
|
טוֹפֶס |
 פלדה ללא תפרים
מִקטֶרֶת |
 התנגדות לתפר ישר
צינור מרותך (ERW) |
 קשת שקועה ספירלית
צינור מרותך (SSAW) |
 קשת שקועה בתפר ישר
צינור מרותך (LSAW) |
|---|---|---|---|---|
|
טווח קונבנציונלי |
קוטר חיצוני: 21.3 - 1067 מ"מ; |
קוטר חיצוני: 21.3 - 610 מ"מ; עובי קיר: 2 - 20 מ"מ |
קוטר חיצוני: 219 - 2500 מ"מ; עובי קיר: 6 - 25 מ"מ |
קוטר חיצוני: 406 - 1620 מ"מ; עובי קיר: 6 - 50 מ"מ |
|
יכולת התאמה אישית |
צינורות-מתגלגלים ללא תפרים, חיתוך באורך- קבוע, עיבוד שבבי, חוטי קצה צינור, תנאים מיוחדים לטיפול בחום |
צינורות מרותכים-ישרים בתדירות גבוהה-, חיתוך באורך- קבוע, עיבוד שפוע, טיפול בגלוון/ציפוי פלסטיק |
צינורות מרותכים ספירליים גדולים-בקוטר, חיתוך קבוע-באורך, עיבוד שפוע, ציפוי נגד-קורוזיה (FBE/3PE) |
גיבוש JCOE/UOE, חיתוך אורך, עיבוד שיפוע, טיפול מיוחד בקצה צינור |
למה לבחור בנו? - טכנולוגיה הנדסית אמינה. משלוח אמין.
אנחנו לא רק ספק, אלא שותף חומרים מהימן עבורך בסין.
הפקה משולבת אנכית
בעל מתקן של 20,000㎡ עם 10+ קווים אוטומטיים (8,000+ טון לשנה). -מרכז הכלים והמתקנים הביתיים מאפשרים התאמה אישית מהירה ובקרת עלויות יעילה - ללא סימון מתווכים.
בקרת איכות קפדנית בכל שלב
מעקב מלא על פני נקודות ביקורת מרכזיות של QC לאורך הייצור. 100% תואם לתקני ASTM/ASME, EN ו-GB. דוחות בדיקת חומרים זמינים עם כל משלוח.

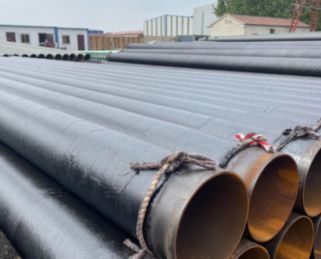

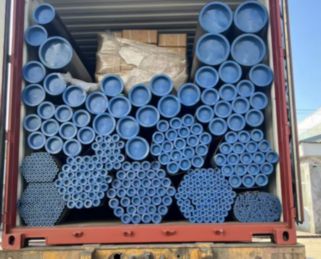

אריזת אספקה ויצוא אמינה
10+ שנות ייצוא לאירופה, צפון אמריקה, דרום מזרח אסיה והמזרח התיכון עם הגנה עמידה למים- ונגד חלודה, בשילוב עם אפשרויות משלוח גמישות מבטיח הגעה בטוחה ובזמן-.
אימות לדוגמה לפני ייצור המוני
אנו מספקים דוגמאות חינם לאימות איכות, ומאפשרים לך לבצע הזמנות בכמות גדולה רק לאחר אישור. אנו מבטיחים עקביות ממדגם לייצור המוני על ידי מדידת מימד מדויקת וייצור שקוף.
