תכונות מוצרים
קשיחות מעולה-בטמפרטורה נמוכה (יתרון ליבה)
היתרון המרכזי של ASTM A333 טמון בקשיחות הפגיעה המצוינת שלו בטמפרטורה-נמוכה. מפרט זה מחייב Charpy V-בדיקת אימפקט של החומר בטמפרטורות נמוכות שצוינו, מה שמבטיח עמידות מספקת לשבר פריך בתנאי שירות-בטמפרטורה נמוכה. לדרגה 6 יש אנרגיית השפעה ממוצעת של גדול או שווה ל-18J וערך יחיד מינימלי של גדול מ-או שווה ל-13J ב--46 מעלות, מה שמפחית למעשה את הסיכון לשבר שביר בחומרים בטמפרטורות נמוכות ומבטיח את הבטיחות והאמינות של צינורות במהלך שירות בטמפרטורה נמוכה.
ביצועי ריתוך טובים
העיצוב המקביל בפחמן נמוך של ASTM A333 מבטיח יכולת ריתוך טובה עם תהליך ריתוך בוגר, מה שהופך אותו למתאים להתקנה ב-קנה מידה גדול באתר. בעת ריתוך פלדה בטמפרטורה-נמוכה, נדרשת בקרה קפדנית על כניסת החום כדי למנוע ירידה בקשיחות של אזור-החום המושפע. בדרך כלל אין צורך בחימום מוקדם לפני הריתוך (למעט צינורות עבים-בקירות או בסביבות-טמפרטורות נמוכות), וניתן לבצע טיפול בחום שלאחר-ריתוך ב-600-650 מעלות לאחר הריתוך כדי להקל על מתחים שיוריים.
יכולת עיבוד טובה
הוא יכול לעבור תהליכי גיבוש שונים כגון כיפוף חם, כיפוף קר ופרזול, מה שהופך אותו למתאים לייצור אביזרי צנרת כמו מרפקים, טיז ומפחיתים. ניתן לעבד אותו גם בשיטות עיבוד קונבנציונליות. יש לציין כי לדרגות 3 (3.5% Ni) ו-8 (9% Ni), בשל תכולת הניקל הגבוהה שלהן, יש נטייה מעט גבוהה יותר להתקשות בעבודה בהשוואה לדרגה 6.
טכנולוגיה בוגרת ואמינות-לטווח ארוך
הוא מפגין יציבות ארגונית טובה במהלך שירות-לטווח ארוך בטווחי הטמפרטורה הרלוונטיים (דרגה 6 פחות או שווה ל--46 מעלות / דרגה 3 פחות או שווה ל-101 מעלות / דרגה 8 פחות או שווה ל-196 מעלות). מסופק במצב מנורמל או מנורמל בתוספת מזג, הוא משיג מבנה מיקרו אחיד ועדין, המבטיח יציבות ארגונית ואמינות בתנאי שירות בטמפרטורה נמוכה.
מפרט טכני
הרכב כימי (ASTM A333 / ASME SA333)
|
אֵלֵמֶנט |
כיתה א' |
כיתה ג' |
כיתה ד' |
כיתה ו' |
כיתה ז' |
כיתה ח' |
כיתה ט' |
פֶּתֶק |
|
C |
פחות או שווה ל-0.30% |
פחות או שווה ל-0.19% |
פחות או שווה ל-0.12% |
פחות או שווה ל-0.30% |
פחות או שווה ל-0.19% |
פחות או שווה ל-0.13% |
פחות או שווה ל-0.20% |
ודא קשיחות-בטמפרטורה נמוכה ויכולת ריתוך |
|
Mn |
0.40-1.06% |
0.31-0.64% |
0.50-1.05% |
0.29-1.06% |
פחות או שווה ל-0.90% |
פחות או שווה ל-0.90% |
0.40-1.06% |
חיזוק פתרון מוצק, שיפור חוזק |
|
P |
פחות או שווה ל-0.035% |
פחות או שווה ל-0.035% |
פחות או שווה ל-0.035% |
פחות או שווה ל-0.035% |
פחות או שווה ל-0.035% |
פחות או שווה ל-0.035% |
פחות או שווה ל-0.035% |
אלמנטים מזיקים, בפיקוח קפדני |
|
S |
פחות או שווה ל-0.035% |
פחות או שווה ל-0.035% |
פחות או שווה ל-0.035% |
פחות או שווה ל-0.035% |
פחות או שווה ל-0.035% |
פחות או שווה ל-0.035% |
פחות או שווה ל-0.035% |
אלמנטים מזיקים, בפיקוח קפדני |
|
סִי |
0.10-0.35% |
0.13-0.32% |
0.18-0.37% |
גדול או שווה ל-0.10% |
0.13-0.32% |
0.13-0.32% |
0.13-0.32% |
מסיר חמצון |
|
ני |
- |
3.18-3.82% |
0.47-0.98% |
- |
2.03-2.57% |
8.40-9.60% |
1.60-2.24% |
אלמנטים של קשיחות-בטמפרטורה נמוכה |
|
Cr |
- |
- |
0.44-1.01% |
- |
- |
- |
- |
שפר את יכולת ההתקשות |
|
Cu |
- |
- |
0.40-0.70% |
- |
- |
- |
- |
שפר את עמידות בפני קורוזיה |
|
מו |
- |
- |
0.40-0.75% |
- |
- |
- |
- |
שפר חוזק-טמפרטורות גבוהות |
|
Fe |
כמות שנותרה |
כמות שנותרה |
כמות שנותרה |
כמות שנותרה |
כמות שנותרה |
כמות שנותרה |
כמות שנותרה |
אלמנט מטריקס |
מאפיינים פיזיים
|
ביצועים |
ערך/טווח מספרי |
תנאי בדיקה |
|
צְפִיפוּת |
≈ 7.85 גרם/ס"מ³ |
טמפרטורת החדר (20 מעלות) |
|
נקודת התכה |
≈ 1420-1460 מעלות |
- |
|
מודול אלסטי |
≈ 200 GPa |
טמפרטורת החדר |
|
מוליכות תרמית |
≈ 50 W/(m·K) |
טמפרטורת החדר |
|
מקדם התפשטות תרמית (20-100 מעלות) |
≈ 11.7 × 10⁻⁶ /K |
- |
|
היחס של פויסון |
≈ 0.28 |
טמפרטורת החדר |
|
מַגנֶטִיוּת |
פרומגנטי |
פלדת פחמן/פלדת סגסוגת-נמוכה, שהיא מגנטית |
מאפיינים מכניים (ערך אופייני, ASTM A333)
|
ביצועים |
כיתה א' |
כיתה ג' |
כיתה ד' |
כיתה ו' |
כיתה ז' |
כיתה ח' |
כיתה ט' |
מִפרָט |
|
חוזק מתיחה |
גדול או שווה ל-380 MPa |
גדול או שווה ל-450 MPa |
גדול או שווה ל-415 MPa |
גדול או שווה ל-415 MPa |
גדול או שווה ל-450 MPa |
גדול או שווה ל-690 MPa |
גדול או שווה ל-435 MPa |
ASTM A333 |
|
חוזק תפוקה |
גדול או שווה ל-205 MPa |
גדול או שווה ל-240 MPa |
גדול או שווה ל-240 MPa |
גדול או שווה ל-240 MPa |
גדול או שווה ל-205 MPa |
גדול או שווה ל-515 MPa |
גדול או שווה ל-315 MPa |
ASTM A333 |
|
הַאֲרָכָה |
גדול או שווה ל-35% |
גדול או שווה ל-30% |
גדול או שווה ל-30% |
גדול או שווה ל-30% |
גדול או שווה ל-30% |
גדול או שווה ל-22% |
גדול או שווה ל-28% |
ASTM A333 |
|
טמפרטורת בדיקת השפעה |
-46 מעלות |
-101 מעלות |
-46 מעלות |
-46 מעלות |
-73 מעלות |
-196 מעלות |
-73 מעלות |
ASTM A333 |
|
קשיחות השפעה (ערך ממוצע) |
גדול או שווה ל-18J |
גדול או שווה ל-18J |
גדול או שווה ל-18J |
גדול או שווה ל-18J |
גדול או שווה ל-18J |
גדול או שווה ל-18J |
גדול או שווה ל-18J |
ASTM A333 |
הערה: הערה: דרגה 6 היא הדרגה הנפוצה ביותר בתקן ASTM A333, המציעה איזון מצוין בין חוזק, יכולת ריתוך, קשיחות-בטמפרטורה נמוכה ועלות, מתאימה לתנאי שירות-בטמפרטורה נמוכה עד -46 מעלות. דרגה 3 (3.5% Ni) חלה על -101 מעלות, וציון 8 (9% Ni) עבור -196 מעלות .
ביצועי השפעה בטמפרטורה-נמוכה (מחוון ליבה)
|
צִיוּן |
טמפרטורת עבודה מינימלית |
טמפרטורת בדיקת השפעה |
אנרגיית השפעה מינימלית (ערך ממוצע) |
אנרגיית השפעה מינימלית (ערך יחיד) |
יישומים אופייניים |
|
כיתה א' |
-46 מעלות |
-46 מעלות |
גדול או שווה ל-18J |
גדול או שווה ל-13J |
תנאי טמפרטורה-נמוכים כלליים |
|
כיתה ג' |
-101 מעלות |
-101 מעלות |
גדול או שווה ל-18J |
גדול או שווה ל-13J |
LNG, יחידת הפרדת אוויר |
|
כיתה ד' |
-46 מעלות |
-46 מעלות |
גדול או שווה ל-18J |
גדול או שווה ל-13J |
סביבה המכילה גופרית-בטמפרטורה נמוכה{{1} |
|
כיתה ו' |
-46 מעלות |
-46 מעלות |
גדול או שווה ל-18J |
גדול או שווה ל-13J |
בשימוש הנפוץ ביותר, מועדף עבור -תנאי טמפרטורה נמוכה של 46 מעלות |
|
כיתה ז' |
-73 מעלות |
-73 מעלות |
גדול או שווה ל-18J |
גדול או שווה ל-13J |
דרישות טמפרטורה נמוכות יותר |
|
כיתה ח' |
-196 מעלות |
-196 מעלות |
גדול או שווה ל-18J |
גדול או שווה ל-13J |
מיכלי אחסון LNG, צינורות חנקן נוזלי/חמצן נוזלי |
|
כיתה ט' |
-73 מעלות |
-73 מעלות |
גדול או שווה ל-18J |
גדול או שווה ל-13J |
ציוד קריוגני עמוק פטרוכימי |
מערכת טיפול בחום
מנרמל
מחממים ל-845-925 מעלות, החזיקו למשך זמן מספיק, ואז צננו באוויר. זה גורם למיקרו-מבנה אחיד ודק-, המשפר את הקשיחות בטמפרטורות נמוכות. הטמפרטורה המנרמלת עבור דרגה 8 היא בדרך כלל 845-900 מעלות, מעט גבוה יותר מדרגות אחרות.
מנרמל + מזג (מומלץ לכיתה ח')
לאחר הנורמליזציה, מחממים ל-565-650 מעלות לחיסול, ואז מקררים באוויר. זה מבטל לחצים מנרמלים ומייעל עוד יותר את הקשיחות בטמפרטורה נמוכה.
חישול מלא (אופציונלי)
מחממים ל-815-870 מעלות, החזיקו בטמפרטורה, ולאחר מכן מקררים את התנור לכ-650 מעלות, ולאחר מכן קירור אוויר לטמפרטורת החדר. משמש להעלמת מתחי עבודה קרה או לשיפור יכולת הצורה של עבודה קרה.
טיפול בחום לאחר-(PWHT, נבחר על סמך עובי הדופן ותנאי הפעולה)
מחממים ל-600-650 מעלות, החזיקו בטמפרטורה, ולאחר מכן צננו באיטיות כדי למנוע מתחי ריתוך שיוריים.
מדיה ישימה
גז טבעי נוזלי (LNG)
מסופי קליטת LNG, צינורות-בטמפרטורה נמוכה של מפעלי הנזלה (פחות או שווה ל-162 מעלות)
יחידת הפרדת אוויר
חמצן נוזלי, חנקן נוזלי, צינורות ארגון נוזלי וצנרת קופסה קרה
נוזלים בטמפרטורה-נמוכה
הובלה של מדיה בטמפרטורה- נמוכה כגון אתילן נוזלי, אמוניה נוזלית ומימן נוזלי
קריוגניקה עמוקה פטרוכימית
הפרדה קריוגנית עמוקה של צמחי אתילן, צנרת בתהליך-בטמפרטורה נמוכה
מיכלי אחסון-נמוכים
צינורות מיכלי אחסון LNG, מיכלים כדוריים-נמוכים
פֶּתֶק:לכל כיתה של ASTM A333 יש מגבלות טמפרטורה מינימליות שונות. דרגה 6 מתאימה לטמפרטורות מעל -46 מעלות, דרגה 3 מעל 101 מעלות ודרגה 8 מעל -196 מעלות. בעת בחירת חומרים, יש לבחור את הדרגה המתאימה על סמך טמפרטורת העיצוב המינימלית. זה לא ישים לתנאי טמפרטורה גבוהה (מעל 350 מעלות) ומדיה קורוזיבית מאוד כמו חומצות מחמצנות חזקות.
ASTM A333 מתאים לשירות-בטמפרטורה נמוכה הנעה בין -46 מעלות ל-196 מעלות ומומלץ לשימוש באזורים הבאים:
שדות יישומים
-
מסופי קליטת LNG ומפעלי הנזלה (יישומי ליבה, דרגה 3 / דרגה 8)
● צינורות פריקת LNG, צינורות אדים (BOG).
● צינורות תחבורה LNG (פחות או שווה ל-162 מעלות)
● מערכת צנרת נלווית למיכל LNG -
הפרדת אוויר וגזים תעשייתיים (יישומי ליבה, דרגה 6 / דרגה 3)
● מערכות צנרת חמצן נוזלי, חנקן נוזלי וארגון נוזלי (-183 מעלות ~ -196 מעלות )
● מערכות צנרת קולד בוקס ליחידות הפרדת אוויר
● צנרת בטמפרטורה-נמוכה עבור ציוד תעשייתי להפרדת גז -
קריוגניקה עמוקה פטרוכימית (יישומי ליבה, כיתה 6 / כיתה 7 / כיתה 9)
● צינורות הפרדה קריוגנית עמוקה עבור יחידות פיצוח אתילן (-100 מעלות ~ -160 מעלות)
● צינורות הובלה-נמוכים עבור פרופילן ובוטדיאן
● צנרת תהליך שטיפת מתנול (Rectisol) בטמפרטורה-נמוכה -
אחסון ותחבורה בטמפרטורה-נמוכה
● מערכת צנרת למיכלי אחסון נוזלים-נמוכים
● מערכת מילוי צינורות עבור משאיות-בטמפרטורה נמוכה
● צינורות לאוניות הובלה של גז נוזלי -
אביזרי צנרת-נמוכים
● מרפקים בטמפרטורה- נמוכה, חולצות, מפחיתים
● אביזרי צינור מזויפים, אוגנים בטמפרטורה-נמוכה
משלוח והתאמה אישית
אנו מציעים פתרונות שרשרת אספקה גמישים ואמינים כדי להבטיח שתקבל ASTM A333 צינורות פלדה ללא תפרים בטמפרטורה נמוכה- התואמים באופן מושלם את דרישות הפרויקט שלך.
צורות חומר הניתנות להתאמה אישית
אנו תומכים בייצור צורות בסיסיות ומיוחדות שונות לפי שרטוטים או מפרטים.
|
טוֹפֶס |
 צינור פלדה ללא תפרים חם-
|
 צינור פלדה ללא תפרים-קר
|
 צינור גדול-קוטר עבה-דפנות
|
|---|---|---|---|
|
טווח קונבנציונלי |
קוטר: 60.3 - 1067 מ"מ; עובי קיר: 3 - 150 מ"מ |
קוטר חיצוני: 10.3 - 114.3 מ"מ; עובי קיר: 1 - 15 מ"מ |
קוטר חיצוני: 219 - 1067 מ"מ; עובי קיר: 20 - 150 מ"מ |
|
יכולת התאמה אישית |
חיתוך- קבוע באורך, עיבוד שפוע, חוטי קצה צינור, מצב מנורמל/חישול |
בקרת מימד מדויקת, חישול בהיר, חיתוך קבוע- באורך |
הרחבה חמה של צינורות, חיתוך- קבוע באורך, עיבוד שיפוע |
למה לבחור בנו? - טכנולוגיה הנדסית אמינה. משלוח אמין.
אנחנו לא רק ספק, אלא שותף חומרים מהימן עבורך בסין.
הפקה משולבת אנכית
בעל מתקן של 20,000㎡ עם 10+ קווים אוטומטיים (8,000+ טון לשנה). -מרכז הכלים והמתקנים הביתיים מאפשרים התאמה אישית מהירה ובקרת עלויות יעילה - ללא סימון מתווכים.

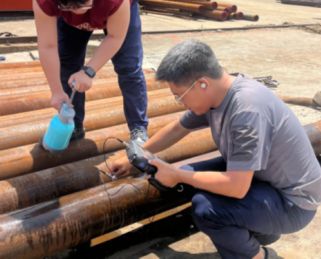

בקרת איכות קפדנית בכל שלב
מעקב מלא על פני נקודות ביקורת מרכזיות של QC לאורך הייצור. 100% תואם לתקני ASTM/ASME, EN ו-GB. דוחות בדיקת חומרים זמינים עם כל משלוח.

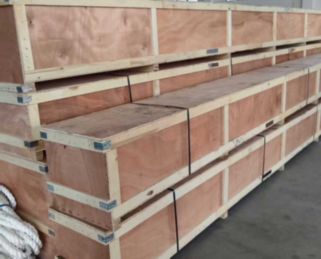

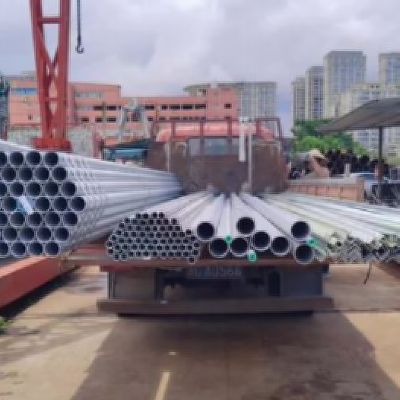

אריזת אספקה ויצוא אמינה
10+ שנות ייצוא לאירופה, צפון אמריקה, דרום מזרח אסיה והמזרח התיכון עם הגנה עמידה למים- ונגד חלודה, בשילוב עם אפשרויות משלוח גמישות מבטיח הגעה בטוחה ובזמן-.

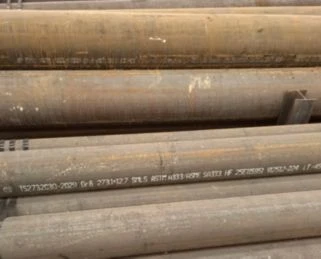

אימות לדוגמה לפני ייצור המוני
אנו מספקים דוגמאות חינם לאימות איכות, ומאפשרים לך לבצע הזמנות בכמות גדולה רק לאחר אישור. אנו מבטיחים עקביות ממדגם לייצור המוני על ידי מדידת מימד מדויקת וייצור שקוף.
שאלות נפוצות
ש: מהם היתרונות העיקריים של ASTM A333 דרגה 6?
ש: מה ההבדל בין ASTM A333 דרגה 6 ל-ASTM A106 דרגה B? איך לבחור ביניהם?
ש: כיצד לבחור את הציונים הנפוצים של ASTM A333?
ש: מהי טמפרטורת השירות המינימלית עבור ASTM A333 Grade 6?
ש: מהם ביצועי הריתוך של ASTM A333 דרגה 6?
ש: מהי עמידות בפני קורוזיה של ASTM A333 דרגה 6?
