תכונות מוצרים
חוזק-בטמפרטורה גבוהה במיוחד ועמידות בזחילה (יתרונות ליבה)
היתרון המרכזי של ASTM A335 P91 טמון בחוזק הטמפרטורה-הגבוה במיוחד שלו ובהתנגדות הזחילה שלו. הודות למיקרו-סגסוגת עם ונדיום (V) וניוביום (Nb), יחד עם מבנה מיקרו מרטנסיטי מחוסמ, P91 מציג חוזק קרע זחילת-בטמפרטורה גבוהה משמעותית בהשוואה ל-P22 ופלדות כרום-מוליבדן{0} רגילות בטווח טמפרטורות של 850 מעלות{05.6. בתנאי הפעלה של 600 מעלות, המתח המותר של P91 הוא בערך פי 1.5-2 מזה של P22, והתנגדות הזחילה שלו היא בערך פי 3-5 מזו של P22. זה מאפשר לו לעמוד ביעילות בעיוות פלסטי איטי (זחילה) של חומרים תחת טמפרטורה ולחץ גבוהים, מה שמבטיח את הבטיחות והאמינות של צינורות במהלך שירות-לטווח ארוך בטמפרטורה גבוהה-. עם חוזק מתיחה מינימלי של 585 MPa וחוזק תפוקה מינימלי של 415 MPa - העולה בהרבה על אלה של P22 (גדול מ- או שווה ל-415 MPa / גדול מ-205 MPa או שווה ל-205 MPa)-P91 מאפשר הפחתה בעובי הדופן של כ-40-50%, מה שמפחית באופן משמעותי את המתח העצמי של הצינור, והמשקל העצמי הכולל של עלות הצינור.
עמידות מעולה לחמצון-בטמפרטורה גבוהה
תכולת הכרום של 9% ב-ASTM A335 P91 מספקת עמידות מעולה לחמצון- בטמפרטורות גבוהות. בסביבות קיטור בטמפרטורה- גבוהה, P91 יכול ליצור שכבת תחמוצת Cr₂O₃ צפופה ויציבה, המתנגדת ביעילות לחמצון בטמפרטורה גבוהה ולחמצון קיטור. מגבלת טמפרטורת החמצון העליונה שלו מגיעה ל-593-620 מעלות, וזה טוב משמעותית מ-P22 (פחות או שווה ל-565 מעלות). תכונה זו הופכת אותו לחומר אידיאלי עבור צינורות קיטור ראשיים בתחנות כוח סופר-קריטיות (טמפרטורת קיטור גדולה או שווה ל-593 מעלות).
יכולת עיבוד וצורה טובה
ASTM A335 P91 מציג תכונות טובות לעבודה קרה וחמה ויכול לעבור תהליכי גיבוש שונים כגון כיפוף חם, כיפוף קר ופרזול. יש לציין שמכיוון של-P91 יש מבנה מרטנסיטי, הנטייה שלו להתקשות גבוהה מזו של פלדות פריט/פרלייט (למשל, P22). לכן, מומלץ לכלול שלבי חישול ביניים מתאימים במהלך תהליכי היווצרות. יכולת העיבוד שלו דומה לזו של P22, ומאפשרת עיבוד בשיטות עיבוד קונבנציונליות. מומלץ להשתמש בכלי חיתוך קרביד.
ביצועי ריתוך קפדניים ודרישות לטיפול בחום לאחר-ריתוך
ASTM A335 P91 מציג יכולת ריתוך טובה. עם זאת, בשל המיקרו-מבנה המרטנסיטי שלו ותכולת הכרום הגבוהה (9%), יש לו נטייה חזקה להתקשות באזור-המושפע של הריתוך (HAZ), מה שמטיל דרישות מחמירות ביותר על תהליכי ריתוך וטיפול בחום לאחר-ריתוך (PWHT). מומלץ שטמפרטורת החימום לפני הריתוך תהיה 200-300 מעלות. לאחר הריתוך, PWHT חייב להתבצע על ידי חימום ל-730-780 מעלות, החזקה בטמפרטורה, ולאחר מכן קירור איטי כדי למנוע מתחי ריתוך שיוריים, לרכך את האזור המושפע מחום ולהבטיח את הקשיחות וההתנגדות לסדקים של המפרק המרותך. דרישות תהליך הריתוך ל-P91 מחמירות יותר מאלו של P22, ומומלץ לרתכים מנוסים לבצע את הפעולה.
יציבות ארגונית מעולה ואמינות שירות-לטווח ארוך
ASTM A335 P91 מפגין יציבות ארגונית טובה בשירות-לטווח ארוך בטמפרטורות של פחות או שווה ל-593 מעלות. עיצוב הרכב 9% Cr-1% Mo-V-Nb שלו משפר ביעילות את חוזק הזחילה של החומר-בטמפרטורה הגבוהה ועמידות החמצון. מבנה המיקרו-מרטנסיט המחוסם מבטיח שמירה על יציבות ארגונית ותכונות מכניות במהלך שירות{15}}ממושך בטמפרטורה גבוהה. לאחר טיפול בחום נורמליזציה וחום (N+T), P91 מקבל מבנה מרטנזיט מחוסם אחיד ועדין, המבטיח יציבות ארגונית ואמינות בתנאי שירות בטמפרטורה גבוהה.
מפרט טכני
הרכב כימי (ASTM A335 / ASME SA335)
|
אֵלֵמֶנט |
דרישות תקן |
פֶּתֶק |
|
C |
0.08 - 0.12% |
איזון כוח וחוסן |
|
Mn |
0.30 - 0.60% |
חיזוק פתרון מוצק, שיפור חוזק |
|
P |
פחות או שווה ל-0.020% |
אלמנטים מזיקים, בפיקוח קפדני |
|
S |
פחות או שווה ל-0.010% |
אלמנטים מזיקים, בפיקוח קפדני |
|
סִי |
0.20 - 0.50% |
מסיר חמצון, שפר את עמידות החמצון-בטמפרטורה גבוהה |
|
Cr |
8.00 - 9.50% |
רכיבי ליבה המספקים עמידות מצוינת לחמצון-בטמפרטורה גבוהה ועמידות בפני קורוזיה |
|
מו |
0.85 - 1.05% |
רכיבי ליבה לשיפור חוזק שבר-בטמפרטורה גבוהה |
|
V |
0.18 - 0.25% |
אלמנטים מיקרוניזגים, חיזוק משקעים, משפרים משמעותית את חוזק הזחילה-בטמפרטורה גבוהה |
|
נ.ב |
0.06 - 0.10% |
אלמנטים מיקרוניזגים, עידון גרגרים, משפרים חוזק וקשיחות בטמפרטורה- גבוהה |
|
N |
0.03 - 0.07% |
חיזוק פתרון מוצק לשיפור חוזק-טמפרטורות גבוהות |
|
אל |
פחות או שווה ל-0.02% |
בקרה קפדנית כדי להבטיח טוהר |
|
Fe |
כמות שנותרה (≈ 89%) |
אלמנט מטריקס |
מאפיינים פיזיים
|
ביצועים |
ערך/טווח מספרי |
תנאי בדיקה |
|
צְפִיפוּת |
≈ 7.75 גרם/ס"מ³ |
טמפרטורת החדר (20 מעלות) |
|
נקודת התכה |
≈ 1360-1400 מעלות |
- |
|
התנגדות חשמלית |
≈ 0.45 μΩ·m |
טמפרטורת החדר |
|
מוליכות תרמית |
≈ 32 W/(m·K) |
טמפרטורת החדר |
|
מקדם התפשטות תרמית (20-100 מעלות) |
≈ 11.0 × 10⁻⁶ /K |
- |
|
מודול אלסטי (מודול יאנג) |
≈ 195 GPa |
טמפרטורת החדר |
|
היחס של פויסון |
≈ 0.28 |
טמפרטורת החדר |
|
מַגנֶטִיוּת |
פרומגנטי |
מבנה מרטנסיטי, שהוא מגנטי |
מאפיינים מכניים (נורמלי + מזג, ערכים טיפוסיים, ASTM A335)
|
ביצועים |
ערך אופייני |
תקני יישום |
|
חוזק מתיחה |
גדול או שווה ל-585 MPa |
ASTM A335 |
|
חוזק תשואה (0.2% קיזוז) |
גדול או שווה ל-415 MPa |
ASTM A335 |
|
התארכות (אורך מד 2 אינץ'/50 מ"מ) |
גדול או שווה ל-20% |
ASTM A335 |
|
קַשִׁיוּת |
פחות או שווה ל-250 HB (ערך אופייני) |
- |
Note: The strength level of P91 is significantly higher than that of P22 (≥415 MPa / ≥205 MPa). Its core advantages lie in the ultra-high high-temperature strength and creep resistance brought about by V-Nb micro-alloying and tempered martensite microstructure, which can achieve a wall thickness reduction of approximately 40-50%. For higher temperature grades (>620 מעלות ), מומלץ לבחור P92.
ביצועי-טמפרטורות גבוהות
ASTM A335 P91 שומר על רמת חוזק גבוהה בטמפרטורות גבוהות ומתאים לתנאי שירות-לטווח ארוך בטמפרטורה גבוהה- עד פחות או שווה ל-593 מעלות:
|
טֶמפֶּרָטוּרָה |
חוזק מתיחה (MPa, בערך) |
שיעור שימור ביצועים |
|
טמפרטורת החדר (20 מעלות) |
גדול או שווה ל-585 |
100% |
|
400 מעלות |
≈ 520 |
גדול או שווה ל-89% |
|
500 מעלות |
≈ 480 |
גדול או שווה ל-82% |
|
593 מעלות |
≈ 400 |
גדול או שווה ל-68% |
|
620 מעלות |
≈ 350 |
גדול או שווה ל-60% |
יציבות תרמית-לטווח ארוך ויציבות מיקרו-מבנית
ASTM A335 P91 מציג יציבות מיקרו-מבנית טובה במהלך שירות-לטווח ארוך בטמפרטורות של פחות או שווה ל-593 מעלות. מבנה המיקרו-ניזג V-Nb וה-Martensite מחוסמ משפרים ביעילות את חוזק הזחילה בטמפרטורות- גבוהות ואת עמידות החמצון. עם זאת, היציבות המיקרו-מבנית יורדת וחוזק הזחילה יורד משמעותית בשימוש לטווח ארוך- מעל 620 מעלות; לכן, זה לא מומלץ לשירות ארוך טווח-מעל 620 מעלות. עבור דרגות טמפרטורה גבוהות יותר, מומלץ P92.
מערכת טיפול בחום
הביצועים הסופיים של ASTM A335 P91 תלויים מאוד במשטר הטיפול בחום, עם מפרטים נפוצים כדלקמן:
1. טיפול מנרמל (נורמליזציה)
מחממים ל-1040-1065 מעלות, החזיקו למשך זמן מספיק (בערך שעה לכל אינץ' של עובי דופן), ואז מקררים באוויר או מאווררים. זה מביא למבנה מרטנסיטי אחיד ועדין, המכין אותו לחיזור הבא.
2. טיפול בטמפרור(הַרפָּיָה)
מחממים ל-730-780 מעלות, החזיקו למשך זמן מספיק, ואז צננו באוויר. זה מבטל מתחים הנגרמים על ידי נורמליזציה, משיג מיקרו-מבנה מרטנסיט מחוסמ, מייעל את הקשיחות והפלסטיות ומשיג את תכונות השירות הסופיות.
3. חישול מלא (אופציונלי)
מחממים ל-850-900 מעלות, החזיקו בטמפרטורה, ולאחר מכן מקררים את התנור לכ-650 מעלות, ולאחר מכן קירור אוויר לטמפרטורת החדר. זה משמש כדי למנוע מתחי עבודה קרה או לשפר את יכולת הצורה של עבודה קרה.
תְשׁוּמַת לֵב:
טמפרטורת טיפול החום של P91 (מנרמל 1040-1065 מעלות) גבוהה בהרבה מזו של P22 (900-960 מעלות) ויש לשלוט בה בקפדנות.
לאחר הריתוך יש לבצע טיפול בחום לאחר-(PWHT). זה כרוך בחימום ל-730-780 מעלות, החזקה בטמפרטורה, ולאחר מכן קירור איטי כדי למנוע מתחי ריתוך שיוריים ולרכך את האזור המושפע מהחום.
דרישות תהליך הריתוך עבור P91 מחמירות יותר מאלו של P22. מומלץ לשלוט בקפדנות על קלט חום הריתוך וטמפרטורת החימום מראש (200-300 מעלות).
יש לשלוט בקפדנות על הטמפרטורה והזמן של טיפול החום כדי למנוע התגבשות גרגרים או תנודות בביצועים.
מדיה ישימה
קיטור בטמפרטורה- גבוהה
צינורות קיטור ראשיים של-תחנות כוח סופר-קריטיות/על-קריטיות (פחות או שווה ל-593 מעלות), ראשי דוודים, צינורות חימום-על, צינורות מחממים מחדש
גזי תהליך-בטמפרטורה ובלחץ גבוה-גבוהים
צינורות-בטמפרטורה ולחץ גבוה-לציוד כימי כגון סינתזת אמוניה, ייצור מתנול ודשנים כימיים
תחנת כוח גרעינית
צינורות מחליף חום גרעיני אי, צינורות מחולל קיטור
מים חמים
רשת חימום, מערכת חימום
שמן העברת חום ומנשאים תרמיים
צנרת למערכות העברת חום כימיות
הערה: ASTM A335 P91 אינו מתאים למדיה מאכלת חזקה כגון חומצות מחמצנות חזקות וכלורידים בריכוז גבוה-בטמפרטורה-. הגבול העליון שלו לעמידות חמצון הוא בערך 593-620 מעלות; P92 מומלץ כאשר טמפרטורה זו חריגה. ל-P91 דרישות גבוהות לתהליכי ריתוך ומומלץ להפעיל אותו על ידי רתכים מנוסים.
ASTM A335 P91 מתאים לתנאי -טמפרטורה ולחץ גבוה- במיוחד הנעים בין 550 ל-593 מעלות. זהו אחד החומרים המועדפים עבור תחנות כוח סופר קריטיות- ופרויקטים של כוח גרעיני, מומלץ לשימוש בתחומים הבאים:
שדות יישומים
-
ייצור כוח דלק מאובנים (יישום ליבה)
● צנרת קיטור ראשית עבור-תחנות כוח סופר-קריטיות/על-קריטיות (פחות או שווה ל-593 מעלות)
● תוף דוד, תוף חימום-על
● צינורות לחימום חוזר בטמפרטורה-גבוהה, צינורות לחימום-על בטמפרטורה-גבוהה
● מערכת צינורות קיטור-בטמפרטורה גבוהה -
ייצור חשמל גרעיני (יישום ליבה)
● צינורות מחליף חום של תחנת כוח גרעינית
● צנרת מחולל קיטור של אי גרעיני
● צינורות תהליך-בטמפרטורה ובלחץ גבוה-גבוהים בתחנות כוח גרעיניות -
פטרוכימי
● צינורות -בטמפרטורה גבוהה ובלחץ-גבוהים עבור יחידות טיפול הידרו/פיצוח הידרו בבתי זיקוק
● צנרת תהליך של יחידת רפורמה קטליטית
● צינורות-בטמפרטורה גבוהה ביחידות לפיצוח אתילן -
תעשיית כימיקלים ודשנים
● צנרת בתהליך-בטמפרטורה גבוהה עבור מפעלי סינתזה של אמוניה
● מפעל מתנול פורמט מחדש את צינורות הגז
● צנרת-בטמפרטורה גבוהה-בלחץ גבוה במפעלי דשנים -
אביזרי צינורות-בטמפרטורה ולחץ גבוה-גבוהים
● מרפקים, טי ומפחיתים בטמפרטורה- גבוהה
● אביזרי צנרת מזויפים, אוגנים
משלוח והתאמה אישית
אנו מציעים פתרונות שרשרת אספקה גמישים ואמינים כדי להבטיח שתקבל צינורות פלדה מסגסוגת ASTM A335 P91 התואמים באופן מושלם את דרישות הפרויקט שלך.
צורות חומר הניתנות להתאמה אישית
אנו תומכים בייצור צורות בסיסיות ומיוחדות שונות לפי שרטוטים או מפרטים.
|
טוֹפֶס |
 צינור פלדה ללא תפרים
|
 צינור גדול-בקוטר עבה-דופן
|
 צינור סגסוגת פלדה
|
|---|---|---|---|
|
טווח קונבנציונלי |
קוטר חיצוני: 10.3 - 1067 מ"מ; עובי קיר: 1 - 150 מ"מ |
קוטר חיצוני: 219 - 1067 מ"מ; עובי קיר: 20 - 150 מ"מ |
קוטר חיצוני: 10.3 - 610 מ"מ; עובי קיר: 1 - 50 מ"מ |
|
יכולת התאמה אישית |
צינורות ללא תפרים נמשכים חמים-/קרים-, חיתוך באורך- קבוע, עיבוד שבבי, חוטי קצה צינור, תנאים מיוחדים לטיפול בחום (נרמול + חישול / חישול) |
הרחבה חמה, חיתוך- קבוע באורך, עיבוד שיפוע, תנאים מיוחדים לטיפול בחום |
צינורות דיוק- קרים, חיתוך באורך- קבוע, טיפול משטח מיוחד |
למה לבחור בנו? - טכנולוגיה הנדסית אמינה. משלוח אמין.
אנחנו לא רק ספק, אלא שותף חומרים מהימן עבורך בסין.
הפקה משולבת אנכית
בעל מתקן של 20,000㎡ עם 10+ קווים אוטומטיים (8,000+ טון לשנה). -מרכז הכלים והמתקנים הביתיים מאפשרים התאמה אישית מהירה ובקרת עלויות יעילה - ללא סימון מתווכים.

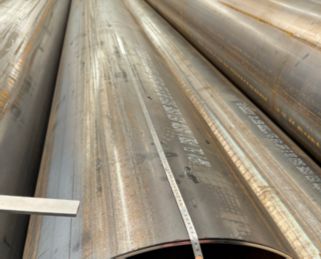

בקרת איכות קפדנית בכל שלב
מעקב מלא על פני נקודות ביקורת מרכזיות של QC לאורך הייצור. 100% תואם לתקני ASTM/ASME, EN ו-GB. דוחות בדיקת חומרים זמינים עם כל משלוח.

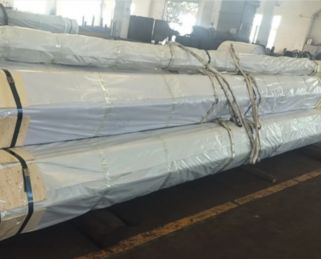

אריזת אספקה ויצוא אמינה
10+ שנות ייצוא לאירופה, צפון אמריקה, דרום מזרח אסיה והמזרח התיכון עם הגנה עמידה למים- ונגד חלודה, בשילוב עם אפשרויות משלוח גמישות מבטיח הגעה בטוחה ובזמן-.

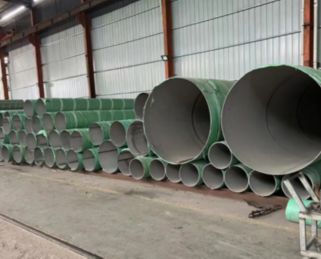

אימות לדוגמה לפני ייצור המוני
אנו מספקים דוגמאות חינם לאימות איכות, ומאפשרים לך לבצע הזמנות בכמות גדולה רק לאחר אישור. אנו מבטיחים עקביות ממדגם לייצור המוני על ידי מדידת מימד מדויקת וייצור שקוף.
